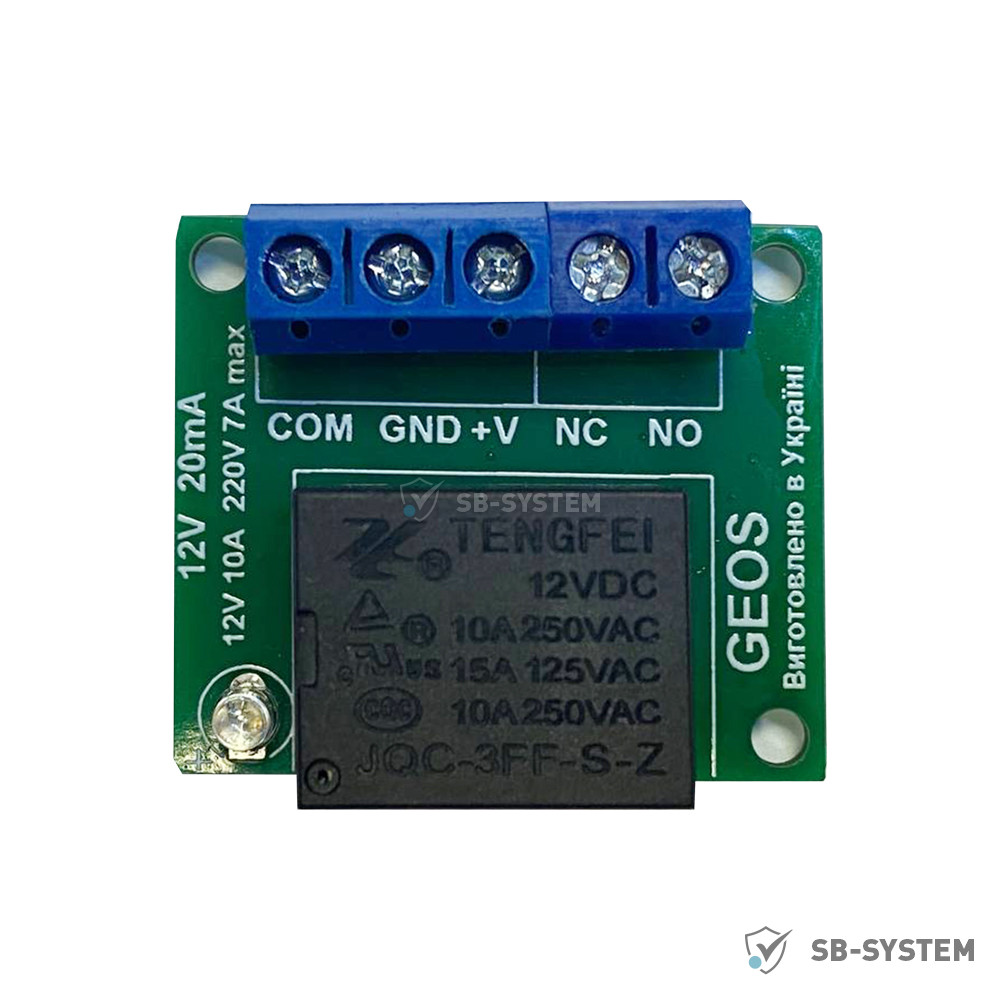

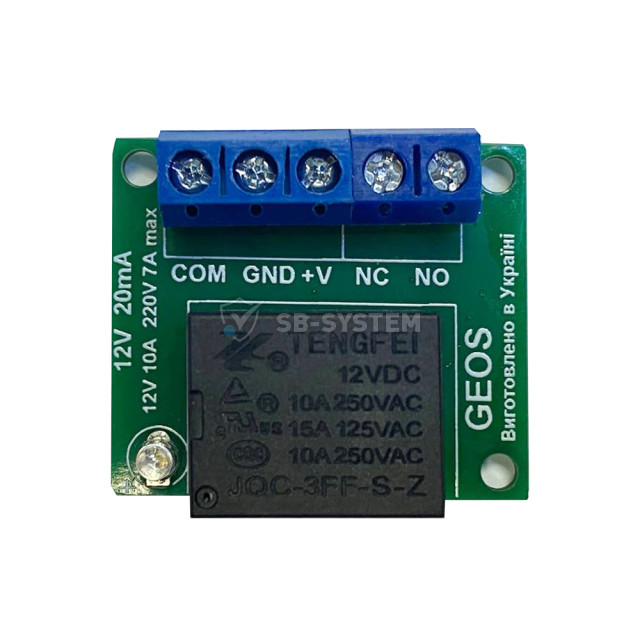

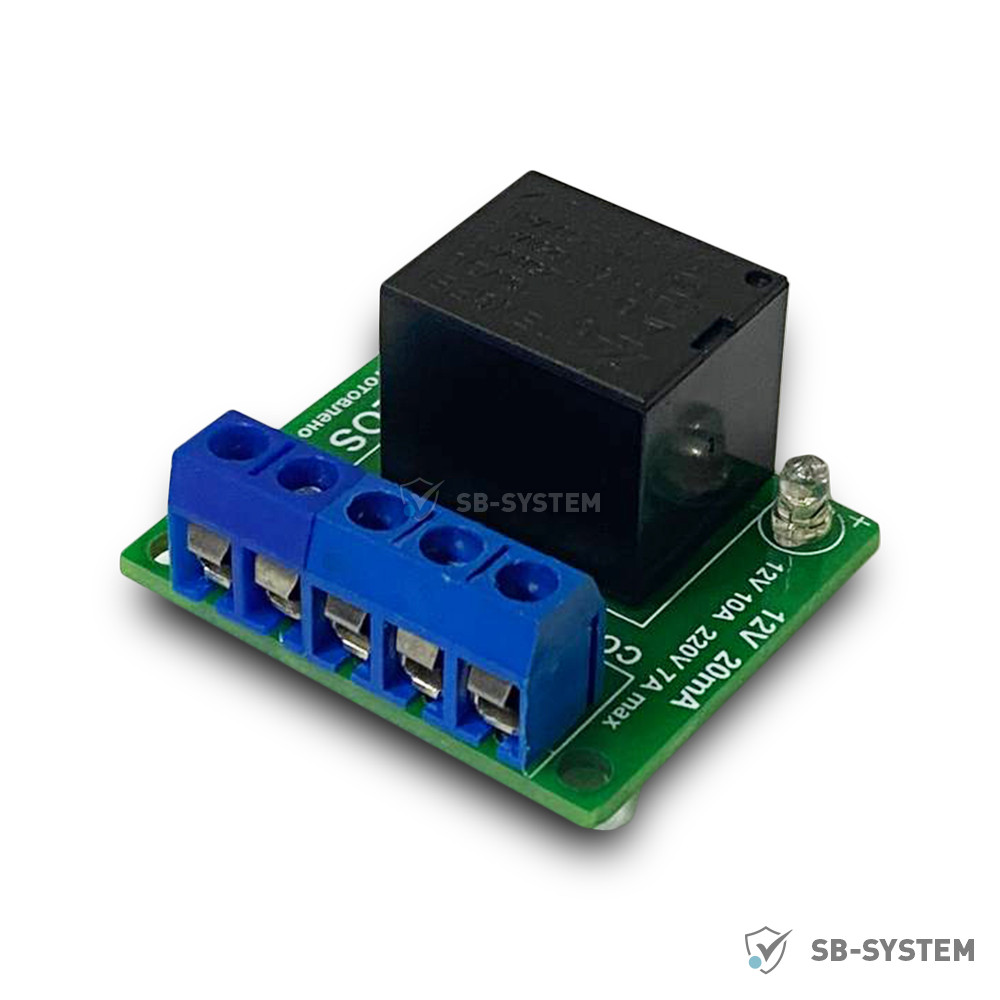

Реле-10 (Реле М01)

В наявності

Гарантія 12 міс.

Виробник: Geos

132 грн.

Купити

Модуль реле з розривним типом роз'єму. Керуюча напруга 12В. Максимальний струм 30мА. Максимальний постійний струм 7А. Діапазон напруги живлення навантаження 0..250В. Робоча температура -20 .. + 70 ° С. Вага 35гр.

Опис товару реле-10 (Реле М01)

Реле-10 використовується в системах контролю доступу, охоронних і домофонних системах.

ПРИЗНАЧЕННЯ

Реле-10 складається з розпаяного на плату реле, призначений для забезпечення роботи систем контролю доступу, дротових і бездротових автономних сигналізацій, пристроїв керування побутовою технікою, нагрівачами та іншим.

Принцип дії аналогічний роботі звичайного реле. При подачі керуючого напруги 12В на клеми К1 та К2, вихід «COM» перемикається з «NC», на «NO». Без подачі напруги «NC» нормально замкнений «COM».

ТЕХНІЧНІ ПАРАМЕТРИ

Керуюча напруга: 12В;
Максимальний керуючий струм: 30мА;
Максимальний постійний струм у навантаженні: 7А;
Діапазон напруги живлення навантаження: 0..250В;
Робоча температура: -20..+70°С;
Тип роз'єму: розривний;

Габаритні розміри: 25х37х20мм
Вага: 35г.

СХЕМА ПІДКЛЮЧЕННЯ

УВАГА! Деякі вузли блоку живлення знаходяться під високою напругою. Тому щоб уникнути ураження електричним струмом, при проведенні монтажних робіт напруга промислової мережі повинна бути відключена від блоку.

Посібники для реле-10 (Реле М01)

UNIT_Rele-01.pdf

663.40 КБ

PDF
