Комутаційний адаптер BS-1 з одним реле

Опис товару комутаційний адаптер BS-1 з одним реле

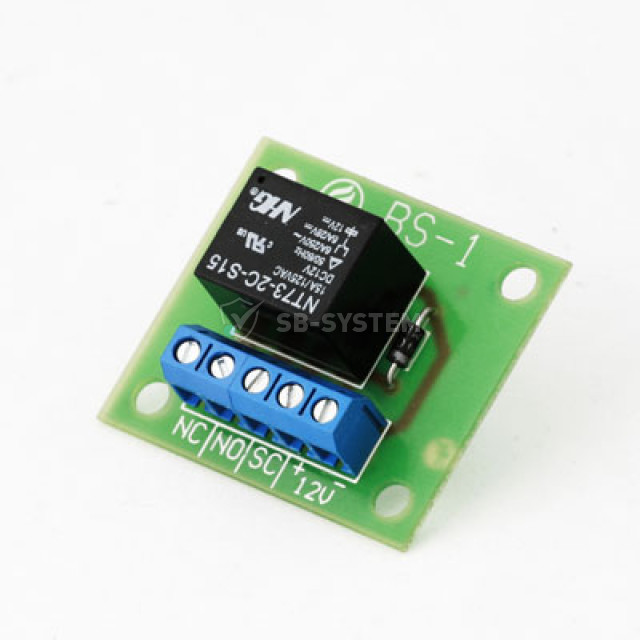

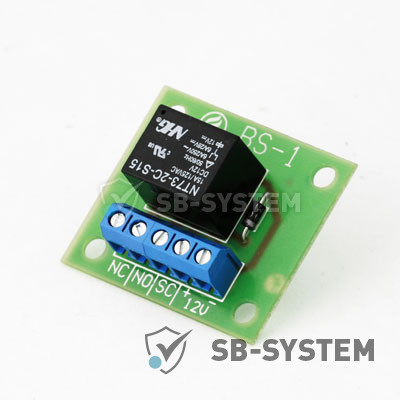

Плата BS - 1

Адаптер призначений для керування різними виконавчими пристроями (наприклад світло-звуковими оповіщувачами тощо). Адаптер дозволяє узгодити малопотужний пристрій керування (наприклад релейний вихід приладів приймально-контрольних, типу “відкритий колектор”) з потужним навантаженням. Адаптер також забезпечує гальванічну розв'язку між пристроєм керування і навантаженням.

Основні параметри:

- використовується реле з однією групою перемикаючих контактів;

- дозволяється комутація електричних навантажень постійного і змінного струму;

- напруга спрацьовування реле – 12В;

- струм спрацьовування реле, не більше – 40 мА;

- максимальний комутований струм: при активному навантаженні (на постійному напрузі = 28В) – 12А; при активному навантаженні (на змінній напрузі = 250В) – 10А; при індуктивному навантаженні (на постійному напрузі = 28В) – 4; при індуктивному навантаженні (на змінній напрузі = 120В) – 4А;

- опір електричного контакту, не більше – 0,1 Ом;

- позначення контактів: SC – перемикаючий контакт; NC – нормально замкнений контакт; NO – нормально розімкнений контакт; +12V – контакти обмотки реле.
