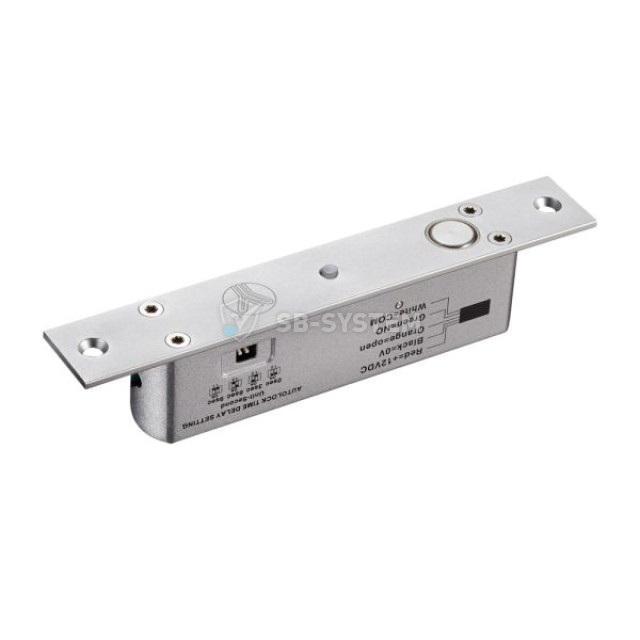

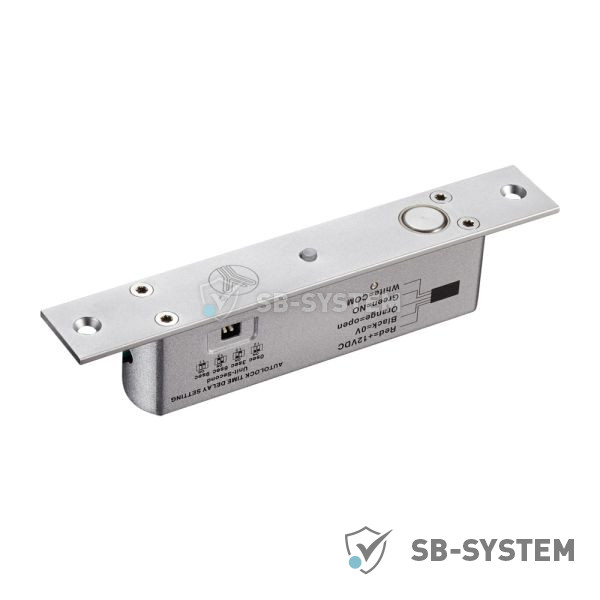

Ригельний замок YB-200 (LED) врізний для системи контролю доступу
Виразний електрорігельний замок з LED-підсвіткою з нержавіючої сталі, сила утримання 1000кг. Нормально відкритий (NO). Статус замку (NO / COM). Вбудований таймер затримки закриття дверей: 0,3,6 і 9 сек. Максимальна відстань спрацювання 8мм. Робочий струм: 850мА, в режимі очікування: 150мА. Живлення 12В. Розміри 190x30x39мм.
Опис товару ригельний замок YB-200 (LED) врізний для системи контролю доступу
YB-200(LED) – врізний електроригельний замок для системи контролю доступу. Оснащений вбудованою LED-індикацією, таймером затримки замкнення 0 | 3 | 6 | або 9 сек. (перемикається перемичками на замку) і датчиком стану дверейКомпанія-виробник YLI ELECTRONIC.
Електроригельний замок призначений для внутрішнього встановлення як в дверну коробку (раму), так і в самі двері. Підходить для металевих, пластикових, металопластикових, дерев'яних, а також скляних дверей.
ЩО ТАКЕ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК
Електроригельний замок – пристрій для замикання дверей, керування яким відбувається за допомогою ел. живлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входять у відповідну частину.
ЯК ПРАЦЮЄ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК YB-200(LED)
Під час зачинення дверей вбудований в замок геркон реагує на магніт у відповідній планці і замикає контакт соленоїда, що висуває ригель.
У разі вимкнення електроживлення замок знаходиться у відімкненому стані (ригель засунутий), що відповідає правилам пожежної безпеки.
Відмикається замок керуючим контактом.
ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК
Замок ригеля використовується в автоматизованих системах контролю та керування доступом (СКУД) в офісах, бізнес-центрах, магазинах і будь-яких інших приміщеннях.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-200(LED)
- Тип замка: електроригельный
- Тип встановлення: врізний
- Сила утримання: 1000 кг
- Виходи: NO/COM
- Без живлення: відімкнений
- Живлення: 12V
- Споживання: 850мА (робоче) | 150мА (режим очікування)
- Розміри:
замок: 190x30x39 мм
- відповідна планка: 95x25x3 мм
- ригель: 16 мм (висувна частина), 13 мм (діаметр)
КОМПЛЕКТАЦІЯ
- електроригельный замок
- відповідна планка
- монтажний комплект
- інструкція.
ВСТАНОВЛЕННЯ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-200(LED)
- Зробіть нішу в дверній коробці / дверях, розміром 35мм х 137.6 мм | глибиною 40 мм і встановіть замок врівень з поверхнею
- *для встановлення замка в порожнисту металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту
- Прикладіть накладку на замок і зафіксуйте шурупами
- Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і відповідною планкою має бути не більше 8 мм
- Згідно з інструкцією підключення, підключіть електроригельний замок YB-200(LED) до живлення і керуючих пристроїв системи контролю доступу
СУМІСНІСТЬ
Електроригельний замок YB-200(LED) сумісний з кодовими клавіатурами, зчитувачами, радіоконтролерами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів або іншими пристроями систем контролю доступу.
ДОДАТКОВІ МАТЕРІАЛИ
Ознайомитися з принципом дії і особливостями електрорігельних замків можна тут.
