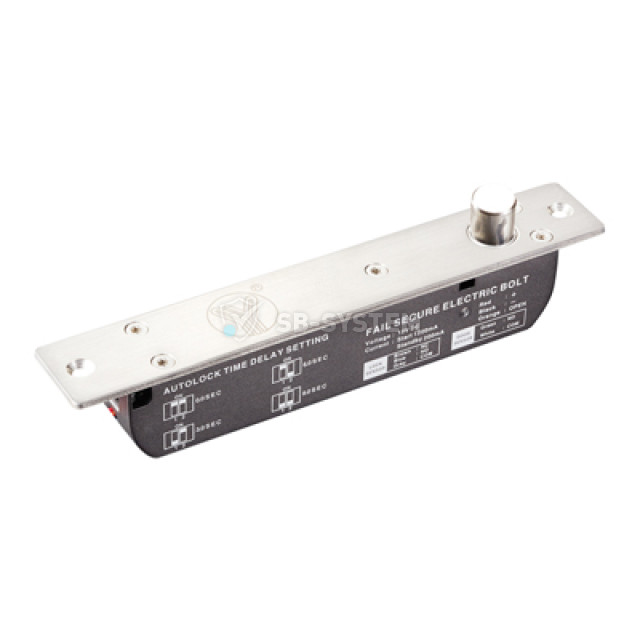

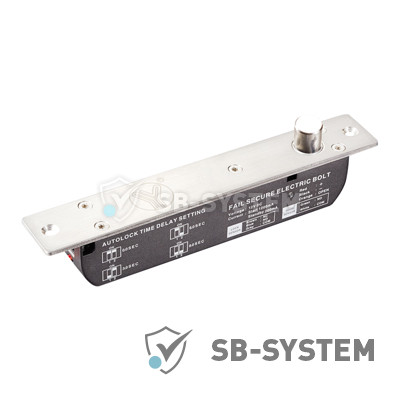

Замок ригеля YB-700B (LED) врізний для системи контролю доступу
Візний замок ригеля з нержавіючої сталі, сила утримання 2000кг. Нормально закритий (NC). Вбудований таймер затримки зачинення дверей: 0,3,6 і 9 сек, LED-підсвітка і датчик стану двері. Максимальна відстань спрацювання 8мм. Робочий струм: 1200мА, в режимі очікування: 200мА. Живлення 12В. Розміри 225x34x38мм.
Опис товару замок ригеля YB-700B (LED) врізний для системи контролю доступу
YB-700B(LED) – врізний електроригельний замок для системи контролю доступу.Компанія-виробник YLI ELECTRONIC.
Електроригельний замок призначений для внутрішнього встановлення як в дверну коробку (раму), так і в самі двері. Підходить для металевих, пластикових, металопластикових та дерев'яних.
Оснащений вбудованою LED-індикацією, таймером затримки замкнення 0 | 3 | 6 | або 9 сек. (перемикається перемичками на замку) і датчиком стану дверей.
ЩО ТАКЕ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК
Електроригельний замок – пристрій для замикання дверей, керування яким відбувається за допомогою ел. живлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить у відповідну частину.
ЯК ПРАЦЮЄ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК YB-700B(LED)
Під час зачинення дверей, вбудований в замок геркон реагує на магніт у відповідній планці, і замикає контакт соленоїда, що висуває ригель.
У разі вимкнення електроживлення замок знаходиться в замкненому стані (ригель висунутий).
Відмикаэться замок керуючим контактом (помаранчевий дріт).
ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК
В автоматизованих системах контролю та керування доступом (СКУД) в офісах, бізнес-центрах, магазинах і будь-яких інших приміщеннях.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-700B(LED)
- Тип замка: електроригельний
- Тип встановлення: врізний
- Сила утримання: 2000 кг
- Таймер затримки: 0 | 3 | 6 | 9 сек.
- Виходи: NO/NC/COM
- Без живлення: замкнений
- Живлення: 12V
- Споживання: 1200мА
- Розміри:
замок: 225x34x38 (мм)
- відповідна планка: 100x25x3 мм
- ригель: діаметр 16 мм, довжина 16 мм (прямий)
- Двері автоматично зачиняються, якщо не були відчинені протягом 5 секунд
КОМПЛЕКТАЦІЯ
- накладка на замок
- відповідна планка
- монтажний комплект
- кріпильні накладки для порожнистої металевої коробки
- інструкція
ВСТАНОВЛЕННЯ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-700B(LED)
- Зробіть нішу в дверній коробці / двері за розміром замка і відповідної планки, після чого встановіть замок врівень з поверхнею
- Для встановлення замка в порожнисту металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту
- Прикладіть накладку на замок і зафіксуйте шурупами
- Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і відповідною планкою має бути не більше 8 мм
- Згідно з інструкцією підключення, підключіть електроригельний замок YB-700B(LED) до живлення і керуючих пристроїв системи контролю доступу
СУМІСНІСТЬ
Електроригельний замок YB-700B(LED) сумісний з кодовими клавіатурами, зчитувачами, радіоконтролерами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів або іншими пристроями систем контролю доступу.
ДОДАТКОВІ МАТЕРІАЛИ
Ознайомитися з принципом дії і особливостями електроригельних замків можна тут.
Інше для замок ригеля YB-700B (LED) врізний для системи контролю доступу
| 1gwdTY1zecAuoGajM6FpZNr4p-1mNHwyAiMH4Ut1mwl8 | 267.21 КБ |
Документи та сертифікати для замок ригеля YB-700B (LED) врізний для системи контролю доступу
| sec-zamki-fiksatory-deklaraciya-emc.pdf | 530.05 КБ | |
| sec-zamki-fiksatory-sertifikat-emc-8301.pdf | 532.07 КБ |
Посібники для замок ригеля YB-700B (LED) врізний для системи контролю доступу
| yli-electronic-yb-700-a-b-led-passport.pdf | 559.68 КБ | |
| yli-electronic-yb-700-b-led.pdf | 2.99 МБ |
