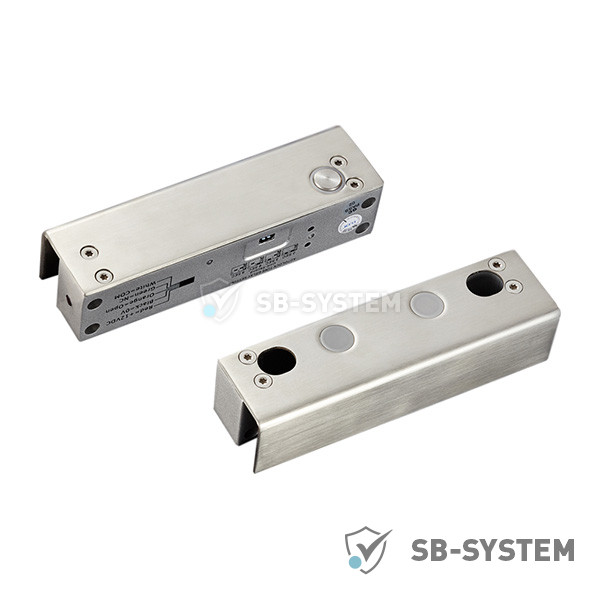

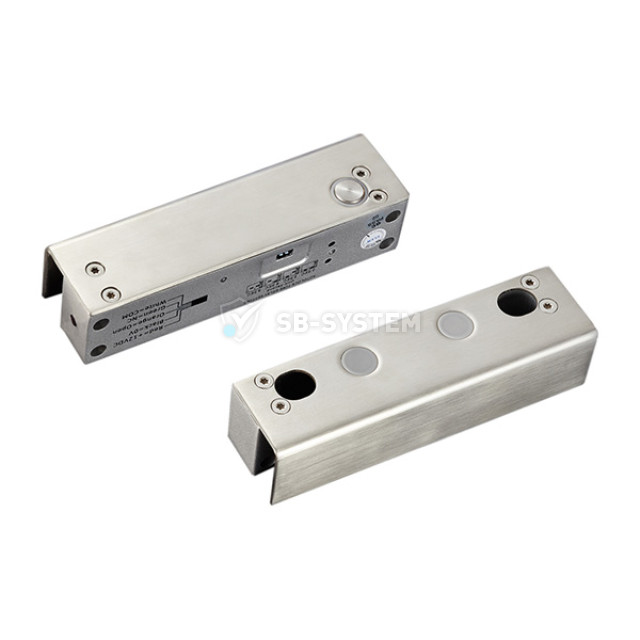

Замок ригеля YB-500U (LED) на скляні двері без рами
Накладний електрорігельний замок з нержавіючої сталі з підсвіткою, для установки на скляні двері без рами, сила утримання 1000кг. Нормально відкритий (NO). Максимальна відстань спрацювання 8мм. Робочий струм: 960мА, в режимі очікування: 180мА. Живлення 12В. Розміри 150x40x37мм.
Опис товару замок ригеля YB-500U (LED) на скляні двері без рами

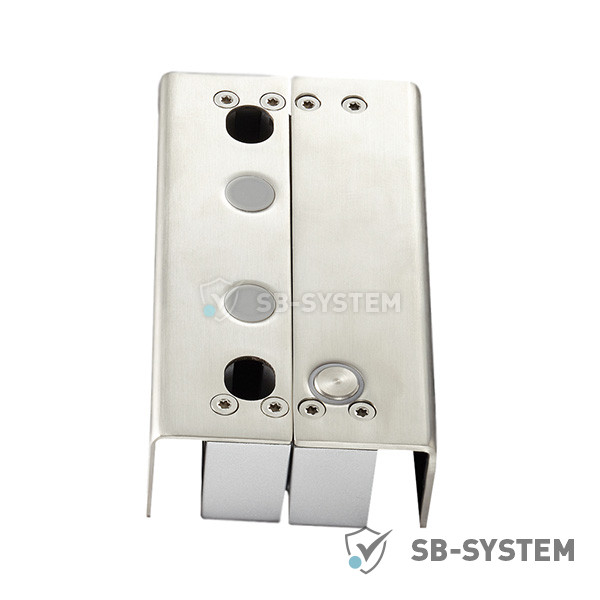

YB-500U(LED) – накладний електроригельний замок з підсвічуванням на скляні двері без рами для системи контролю доступу.Компанія-виробник YLI ELECTRONIC.
Електроригельний замок призначений для встановлення на скляні двері без рами товщиною до 12мм. У комплект входить відповідна планка з U-подібним кріпленням.
ЩО ТАКЕ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК
Електроригельний замок – пристрій для замикання дверей, керування яким відбувається за допомогою ел. живлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить у відповідну частину.
ЯК ПРАЦЮЄ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК YB-500U(LED)
Під час зачинення дверей, вбудований в замок геркон реагує на магніт у відповідній планці, і замикає контакт соленоїда, що висуває ригель.
У разі відключення електроживлення замок знаходиться у відімкненому стані (ригель засунутий), що відповідає правилам пожежної безпеки.

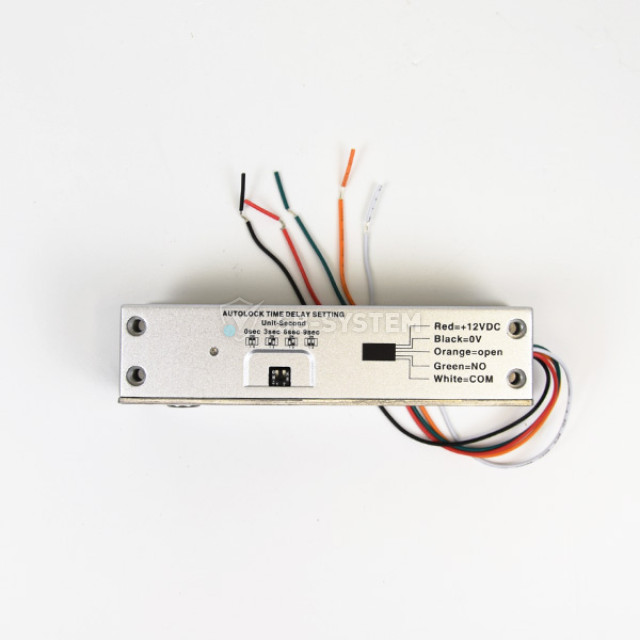

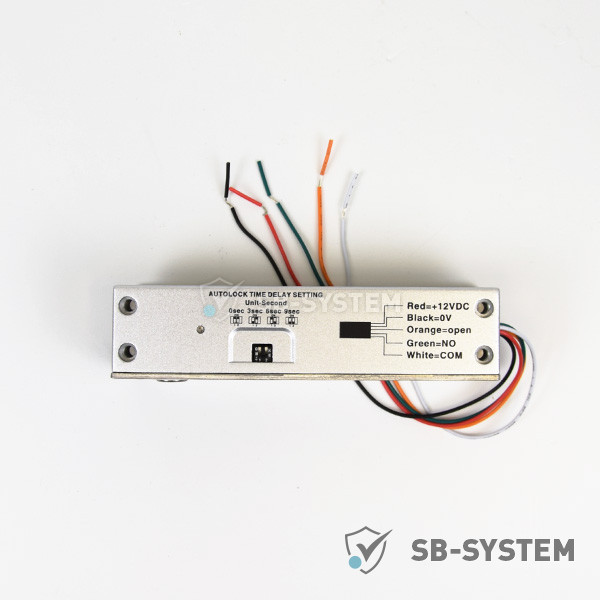

Відмикається замок керуючим контактом (помаранчевий дріт).
ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК
В автоматизованих системах контролю та керування доступом (СКУД) в офісах, бізнес-центрах, магазинах і будь-яких інших приміщеннях.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500U (LED)
- Тип замка: електроригельный
- Тип встановлення: накладний
- Сила утримання: 1000 кг
- Таймер затримки: 0 | 3 | 6 | 9 сек.
- Виходи: NO/COM
- Без живлення: розімкнутий
- Живлення: 12V
- Споживання: 960мА (робоче) | 180мА (режим очікування)
- Розміри:
замок: 150x40x37 (мм)
- ригель: діаметр 16 мм, довжина 13 мм (прямий)
- Двері автоматично зачиняються, якщо не були відчинені протягом 5 секунд

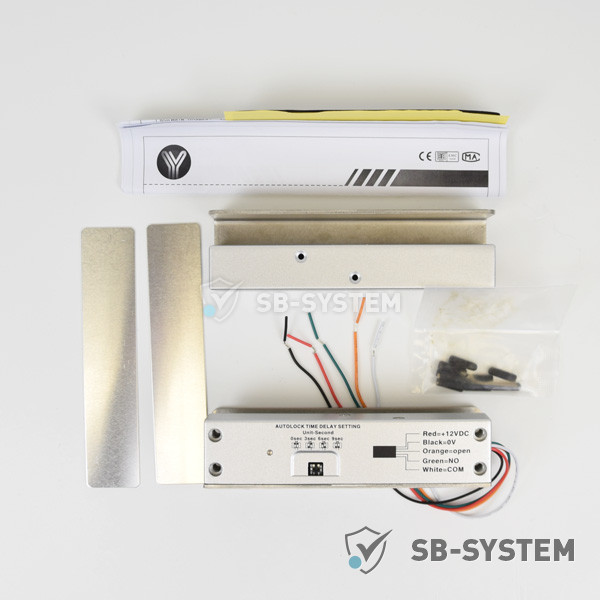

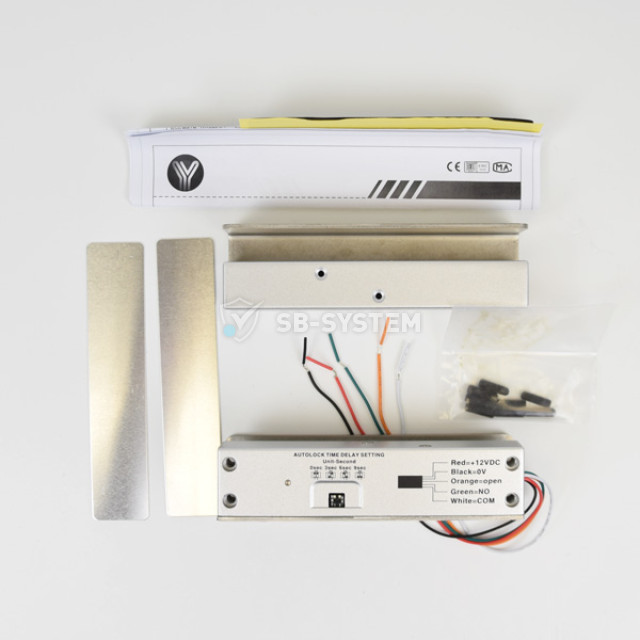

КОМПЛЕКТАЦІЯ
- електроригельний замок
- U-подібна відповідна планка
- монтажний комплект
- кріпильні накладки для порожнистої металевої коробки
- інструкція
ВСТАНОВЛЕННЯ ЕЛЕКТРОРІГЕЛЬНОГО ЗАМКА YB-500U(LED)

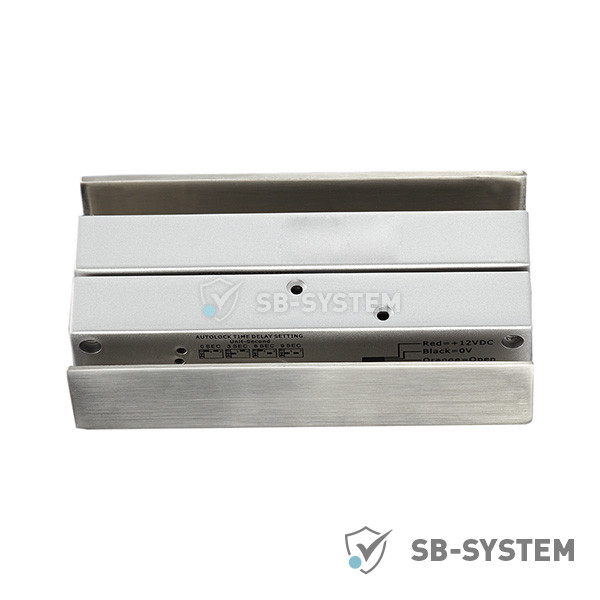

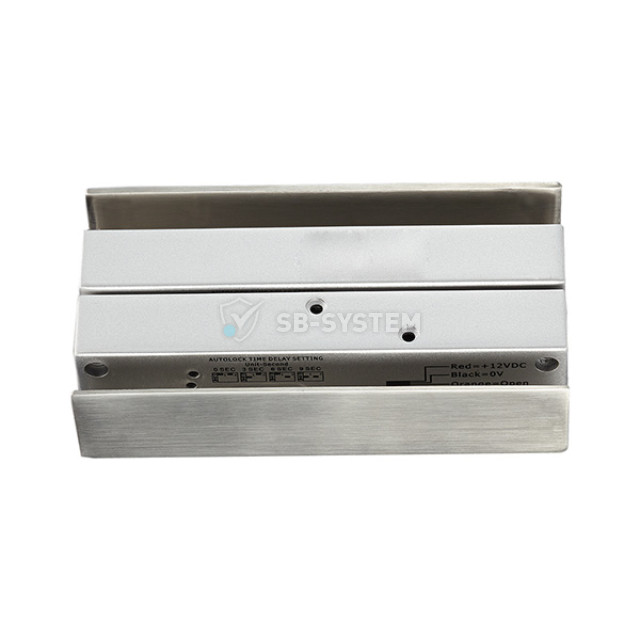

- Прикріпіть замок на скляні двері без рами
- *якщо товщина скляних дверей менше 12мм, використовуйте спеціальні кріпильні накладки з комплекту
- Підкладіть накладку під замок і закрутіть фіксуючі болти

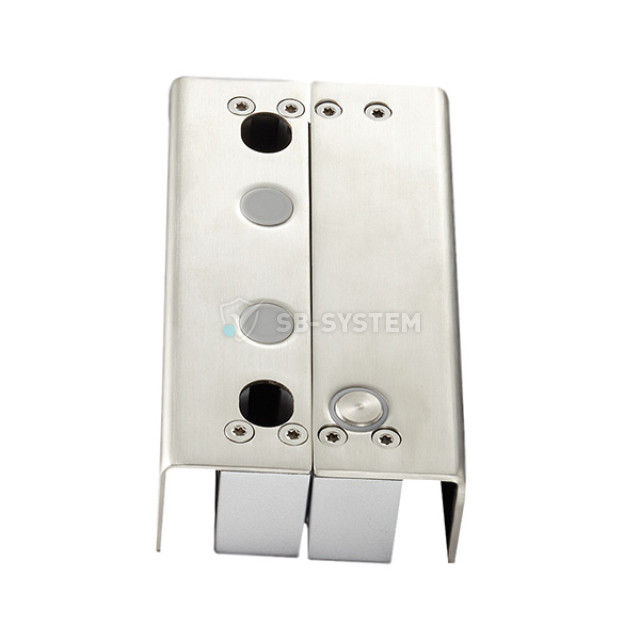

- Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і відповідною планкою має бути не більше 8 мм
- Згідно з інструкцією підключення, підключіть електроригельний замок YB-500U (LED) до живлення і керуючих пристроїв системи контролю доступу
СУМІСНІСТЬ
Електроригельний замок YB-500U(LED) сумісний з кодовими клавіатурами, зчитувачами, радіоконтролерами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів або іншими пристроями систем контролю доступу.
ПРИНЦИП ДІЇ І ОГЛЯД НА ПРИКЛАДІ ЗАМКУ YB-500U (LED)
