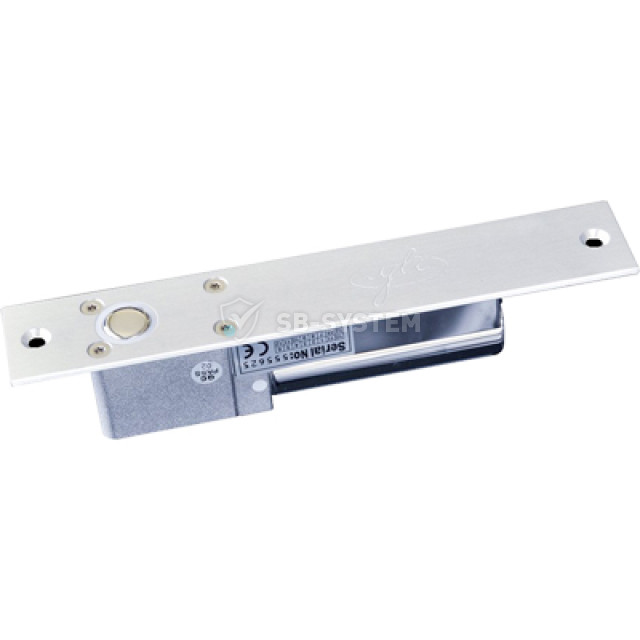

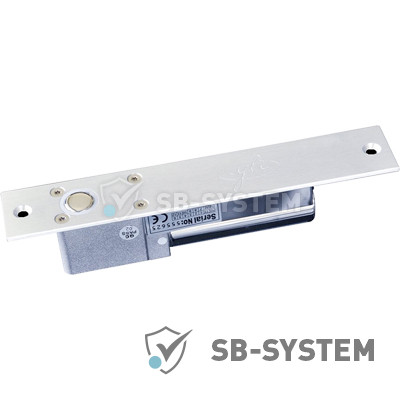

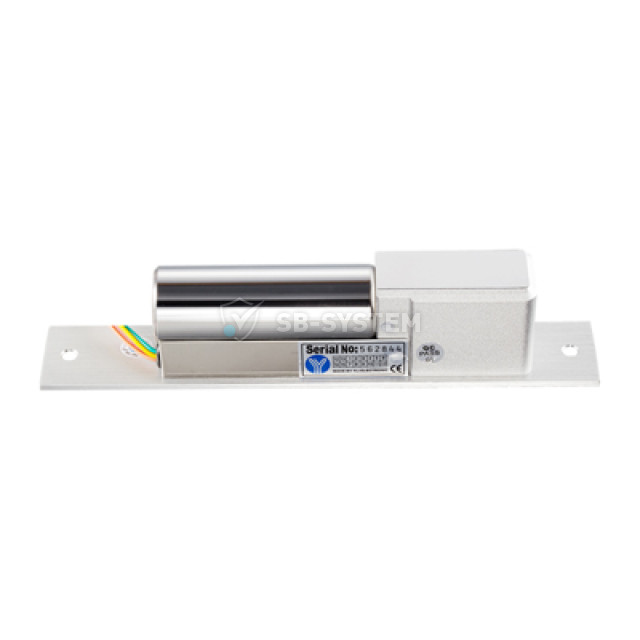

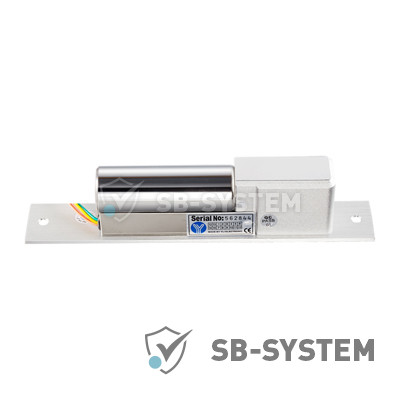

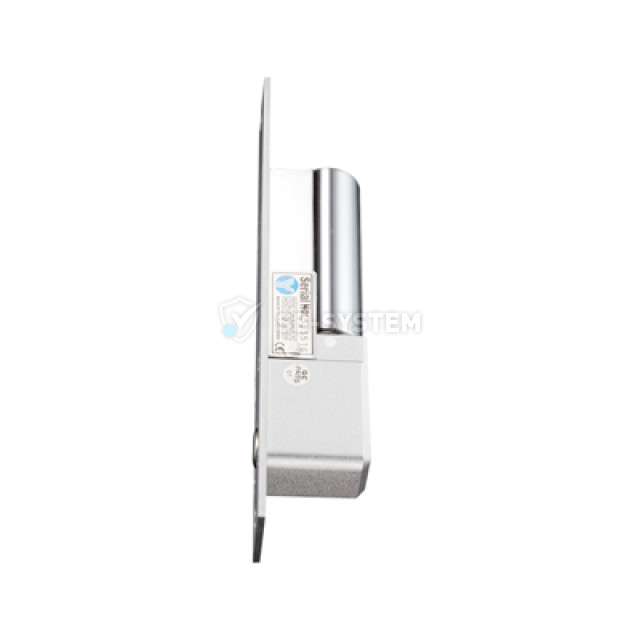

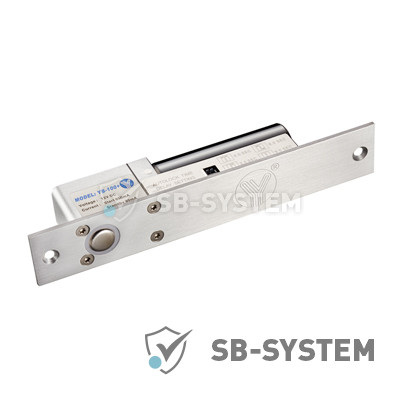

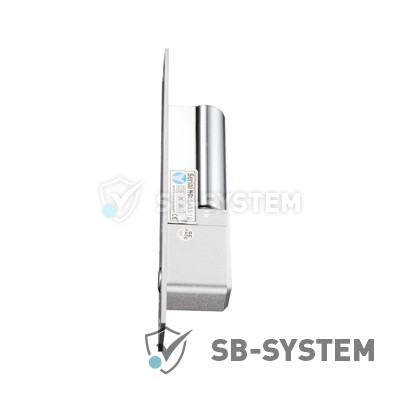

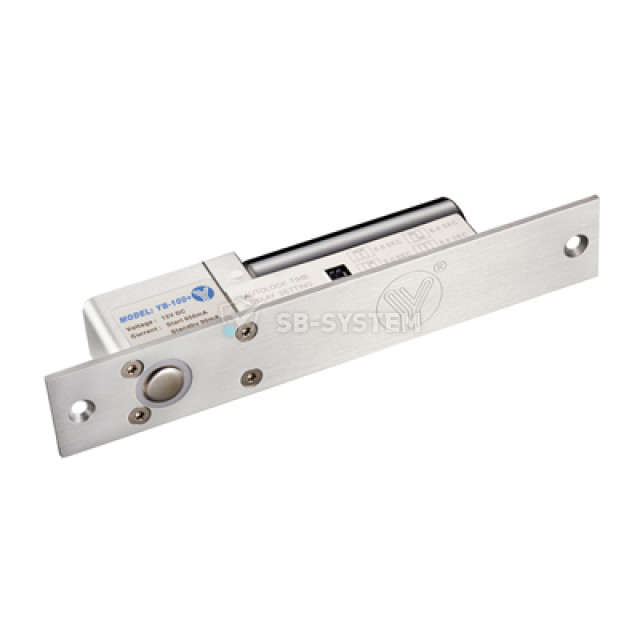

Ригельний замок YB-100+ врізний для системи контролю доступу з таймером
Замок ригеля з нержавіючої сталі, сила утримання 800кг. Нормально відкритий (NO). Вбудований таймер затримки зачинення дверей: 0,3,6 і 9 сек. Максимальна відстань спрацювання 8мм. Робочий струм: 900мА, в режимі очікування: 110мА. Живлення 12В. Розміри 205x35x40мм.
Опис товару ригельний замок YB-100+ врізний для системи контролю доступу з таймером
YB-100+ – врізний електроригельний замок для системи контролю доступу.Компанія-виробник YLI ELECTRONIC.
Електроригельний замок призначений для внутрішнього встановлення як в дверну коробку (раму), так і в самі двері. Підходить для металевих, пластикових, металопластикових, дерев'яних, а також скляних дверей. Для кріплення на скляні двері без рами слід придбати спеціальну фіксуючу планку BBK-600
або BBK-700. Для вузьких дверей підійде BBK-500.

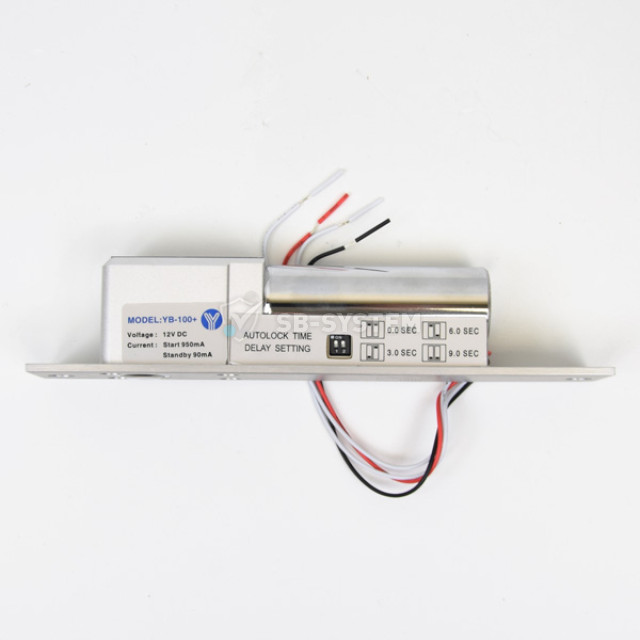

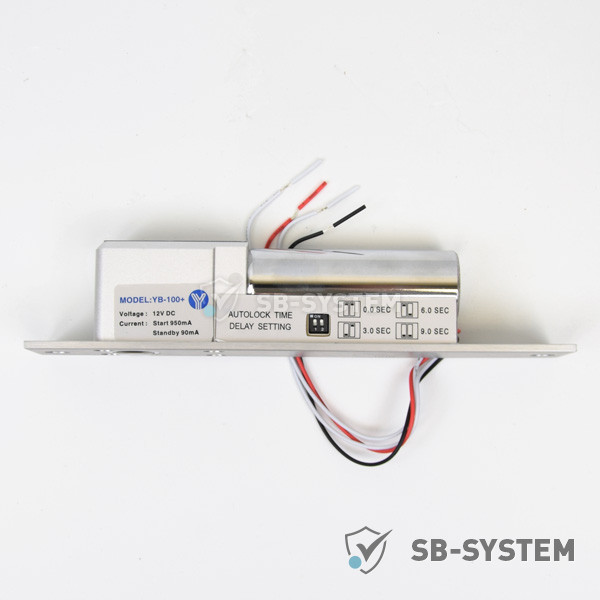

Оснащений вбудованим таймером затримки замкнення 0 | 3 | 6 | або 9 сек. (перемикається перемичками на замку).
ЩО ТАКЕ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК
Електроригельний замок – пристрій для замикання дверей, керування яким відбувається за допомогою ел. живлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входять у відповідну частину.
ЯК ПРАЦЮЄ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК YB-100+
Замок повинен бути під електроживленням.
Під час зачинення дверей вбудований в замок геркон реагує на магніт у відповідній планці і замикає контакт соленоїда, що висуває ригель.
У разі вимкнення електроживлення замок знаходиться у відімкненому стані (ригель засунутий), що відповідає правилам пожежної безпеки.
ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК
Електроригельний замок використовується в автоматизованих системах контролю та керування доступом (СКУД) в офісах, бізнес-центрах, магазинах і будь-яких інших приміщеннях.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100+
- Тип замка: електроригельный
- Тип встановлення: врізний
- Сила утримання: 800 кг
- Таймер затримки: 0 | 3 | 6 | 9 сек.
- Виходи: NC/COM
- Без живлення: відімкнений
- Живлення: 12V
- Споживання: 900мА (робоче) | 110мА (режим очікування)
- Розміри:
замок: 205x35x40 (мм)
- відповідна планка: 90x25x2мм
- ригель: діаметр 16 мм, довжина 16 мм (прямий)

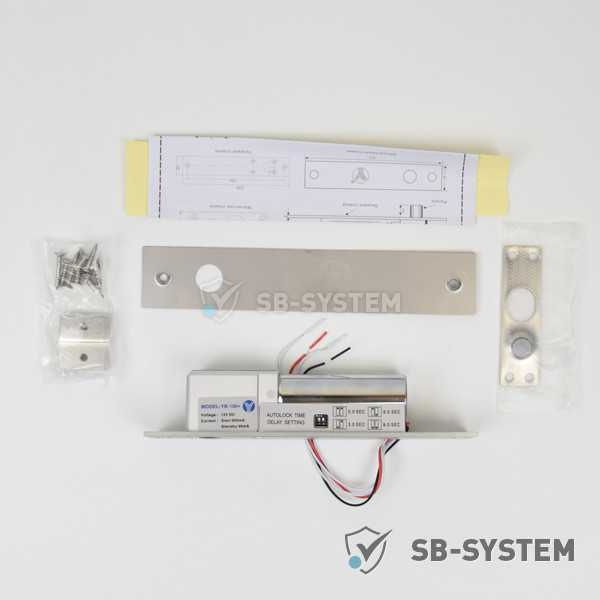

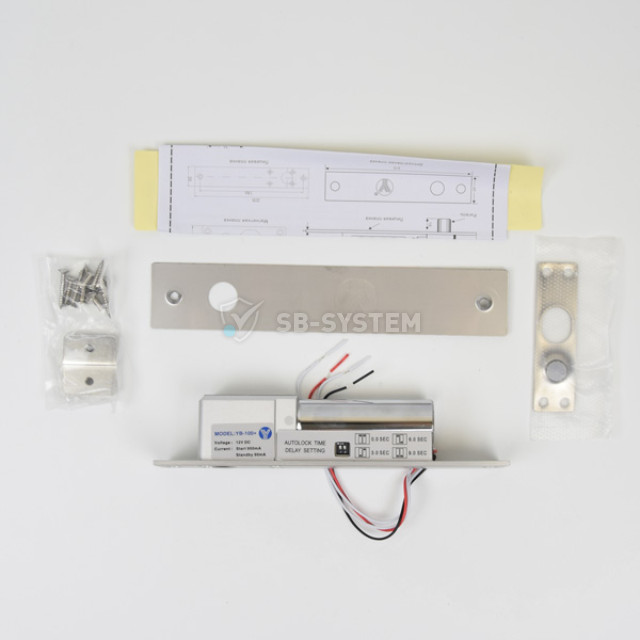

КОМПЛЕКТАЦІЯ
- електроригельный замок
- накладка на замок
- відповідна планка
- монтажний комплект
- кріпильні накладки для порожнистої металевої коробки
- інструкція.
ВСТАНОВЛЕННЯ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100+
- Налаштуйте таймер затримки (перемикається перемичками на замку)
- Зробіть нішу в дверній коробці / дверях за розміром замка і відповідної планки, після чого встановіть замок врівень з поверхнею
- *для встановлення замка в порожнисту металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту
- Прикладіть накладку на замок і зафіксуйте шурупами
- Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і відповідною планкою має бути не більше 8 мм
- Згідно з інструкцією підключення, підключіть електроригельний замок YB-100+ до живлення і керуючих пристроїв системи контролю доступу
СУМІСНІСТЬ
Електроригельний замок YB-100 сумісний з кодовими клавіатурами, зчитувачами, радіоконтролерами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів або іншими пристроями систем контролю доступу.
ДОДАТКОВІ МАТЕРІАЛИ
Ознайомитися з принципом дії і особливостями електрорігельних замків можна тут.
