Сповіщувач пожежний тепловий лінійний СКБ Електронмаш - CV101-01 для пожежної сигналізації
Сповіщувач пожежний тепловий лінійний CV101-01 призначений для виявлення підвищення температури шляхом короткого замикання лінійного чутливого елементу в місці впливу високої температури та визначення відстані до місця короткого замикання чутливого елементу. Живлення: DC 18-30 В. Клас захисту: IP40. Прилад експлуатується в діапазоні температур від -5 до 55°С при атмосферному тиску 84-107 кПа. Розміри: 282 x 218 x 63 мм. Вага: 1.5 кг
Опис товару сповіщувач пожежний тепловий лінійний СКБ Електронмаш - CV101-01 для пожежної сигналізації

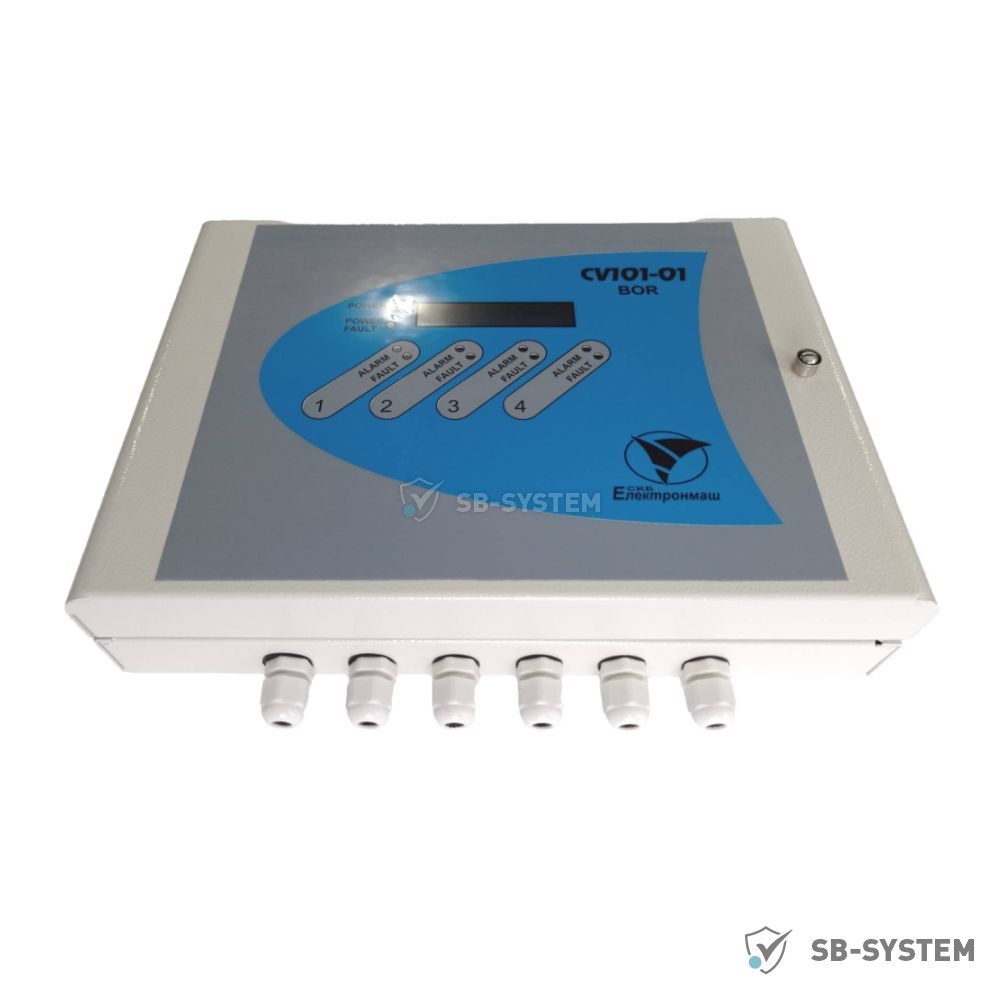

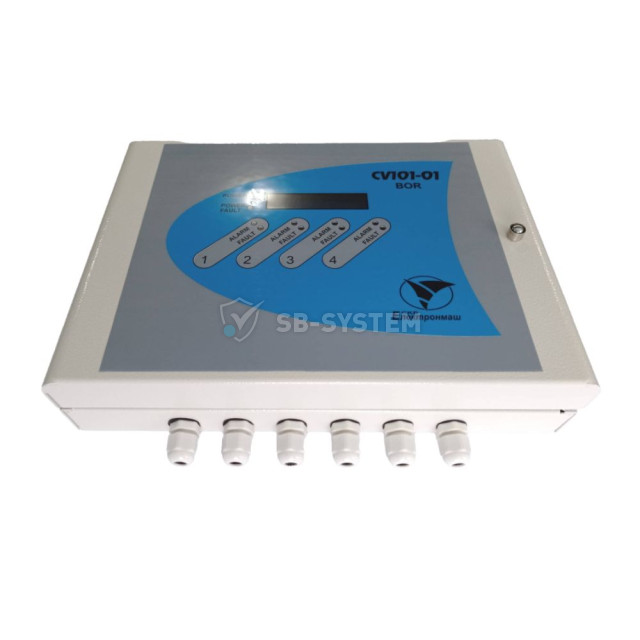

Сповіщувач пожежний тепловий лінійний CV101-01 складається з чутливого лінійного елементу - термокабеля(у комплект поставки не входить), та блоку визначення відстані БОР на 4 шлейфи. БОР призначений для експлуатації всередині приміщень без агресивних домішок в повітрі, що викликають корозію.Бренд: СКБ Електронмаш
Що таке сповіщувач пожежний тепловий лінійний
Сповіщувач пожежний тепловий лінійний - це пристрій для виявлення підвищення температури шляхом короткого замикання лінійного чутливого елементу в місці впливу високої температури та визначення відстані до місця короткого замикання чутливого елементу.
Призначення
Призначений для роботи з приладами приймальноконтрольними пожежними в системах пожежної сигналізації та пожежогасіння, а також може бути використаний в системах контролю техногенного середовища.
Принцип роботи
Принцип роботи блоку полягає у визначенні поточного опору термокабелю та його змін при живленні термокабелю стабілізованим струмом.
Блок працює в режимах черговому, тривоги, несправності, відключення, тестовому.
Блок видає сигнали:
- чергового режиму та наявності живлення у вигляді короткочасних спалахів зеленого світлодіоду «POWER (ЖИВЛЕННЯ)» з періодом 5 c;
- тривоги «ALARM (ТРИВОГА)» у вигляді інформації на вбудованому дисплеї та безперервного світіння червоного(-их) світлодіоду(-ів) і замикання контактів «ALARM» (в черговому режимі контакти розімкнуті) шлейфу(-ів), де сталася подія;
- несправності «FAULT (НЕСПРАВНІСТЬ)» у вигляді інформації на вбудованому дисплеї, безперервного світіння жовтого(-их) світлодіоду(-ів) та розмикання контактів «FAULT» (в черговому режимі контакти замкнуті) шлейфу(-ів), де сталася подія.
Під несправністю мається на увазі обрив шлейфу, висока напруга живлення, низька напруга живлення.
Технічні особливості
Прилад експлуатується в діапазоні температур від -5 до 55 ° С при атмосферному тиску 84 - 107 кПа.
Час спрацьовування в режимі «ALARM (ТРИВОГА)» та в режимі «FAULT (НЕСПРАВНІСТЬ)» не більше 30 с.
Максимальна загальна довжина термокабелю та подовжувальних дротів у кожному шлейфі становить 9999 м.
Максимальна сума опорів термокабелю та подовжувальних дротів у кожному шлейфі (без кінцевого резистора) 1850 Ом, у кінцевий резисторі 100 Ом.
Струм через термокабель не більше 10 мА
Напруга живлення блоку від 18 до 30 В постійного струму
Власний струм споживання блоку не більше 3 мА
Час технічної готовності не більше 15 с
Максимальна комутована контактами «ALARM», «FAULT» напруга 100 В
Максимальний комутований контактами ALARM, FAULT струм 0.15 А
Максимальний опір замкнутим контактам "ALARM", "FAULT" 10 Ом
Посібники для сповіщувач пожежний тепловий лінійний СКБ Електронмаш - CV101-01 для пожежної сигналізації
| elektronmush-cv101-01-bor-ru.pdf | 738.56 КБ | |
| elektronmush-cv101-01-ua.pdf | 1.67 МБ |
