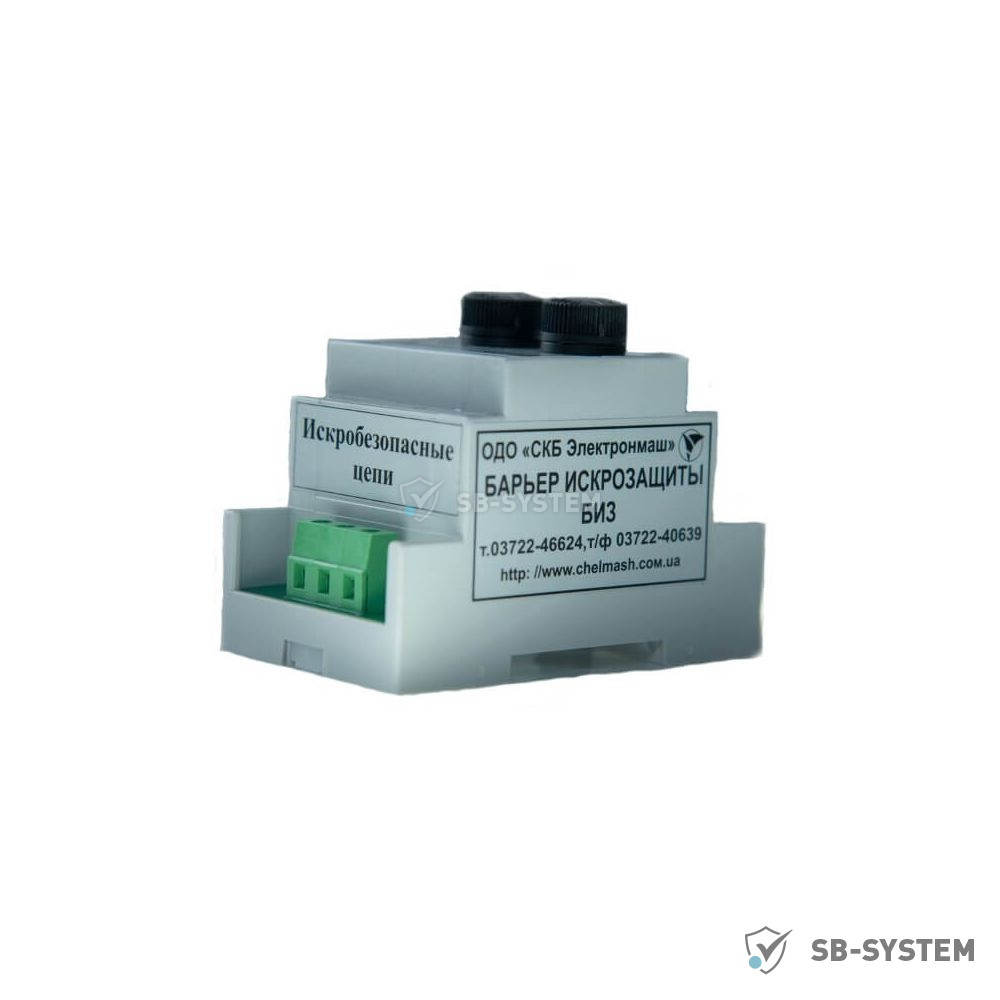

Бар'єр іскрозахисту СКБ Електронмаш - БІЗ для пожежної сигналізації
Бар'єр іскрозахисту БІЗ призначений для з'єднання електрообладнання, розташованого у вибухонебезпечній зоні, з електрообладнанням, встановленим поза вибухонебезпечною зоною. Максимальна потужність, що розсіюється, - 6 Вт. Середнє напрацювання на відмову бар'єру не менше 60000 год. Робоча температура від -10°C до +50°C. Ступінь захисту: IP20. Вага: 120 г.
Опис товару бар'єр іскрозахисту СКБ Електронмаш - БІЗ для пожежної сигналізації
Бар'єр іскрозахисту БІЗ призначений для з'єднання електрообладнання, розташованого у вибухонебезпечній зоні, з електрообладнанням, встановленим поза вибухонебезпечною зоною, і служить як роздільник елементів між іскробезпечними та іскронебезпечними ланцюгами.Бренд: СКБ Електронмаш
Що таке бар'єр іскрозахисту
Бар'єр іскрозахисту - это устройство, удовлетворяющее требованиям, предъявляемым к искробезопасным цепям, служащий барьером между искробезопасными и искроопасными электрическими цепями.
Призначення
Бар'єр застосовується в системах живлення, регулювання, сигналізації, аварійного захисту та керування технологічними процесами на підприємствах нафтової, нафтохімічної промисловості, промисловості з виробництва мінеральних добрив та інших, пов'язаних з переробкою, отриманням, використанням або зберіганням речовин, що утворюють з повітрям вибухонебезпечні суміші.
Особливості
Бар'єр з вихідними іскробезпечними електричними ланцюгами рівня "ib" виконаний з видом вибухозахисту "Іскробезпечний електричний ланцюг", має маркування вибухозахисту ExibIIB Х, відповідає вимогам ГОСТ 22782.5 та призначені для встановлення поза вибухонебезпечними зонами.
Бар'єр призначений для забезпечення іскробезпеки електричних ланцюгів, що знаходяться у вибухонебезпечних зонах ручних, «СПР-1-Ех» та автоматичних «СПК-9-Ех» та «СПК-8-Ех» сповіщувачів.
Технічні характеристики
Падіння напруги при вхідній напрузі 28±0.5 В та опорі навантаження 1.2 кОм -3 В
Струм споживання при вхідній напрузі 28±0.5 без
навантаження - 2 мА
Максимальна вихідна напруга - 33 В
Максимальна напруга змінного струму на вході - 250 В
Максимальний вихідний струм- 30 мА
Максимальна потужність, що розсіюється - 6 Вт
Максимально допустимі значення ємності навантаження, не
порушує іскробезпеку ланцюга - 0.35 мкФ
Максимально допустимі значення індуктивності навантаження, що
не порушують іскробезпеку ланцюга - 50 мГн
Ступінь захисту оболонки IP20 згідно з ГОСТ14254
Бар'єр виконаний у пластмасовому корпусі з можливістю встановлення на DIN-рейку 35 мм
Середнє напрацювання на відмову бар'єра щонайменше 60000 год. Ймовірність безвідмовної роботи за 1000 год щонайменше 0.95. Закон розподілу часу безвідмовної роботи – експоненційний
Посібники для бар'єр іскрозахисту СКБ Електронмаш - БІЗ для пожежної сигналізації
elektronmush-biz-manual-ua.pdf | 852.49 КБ |
