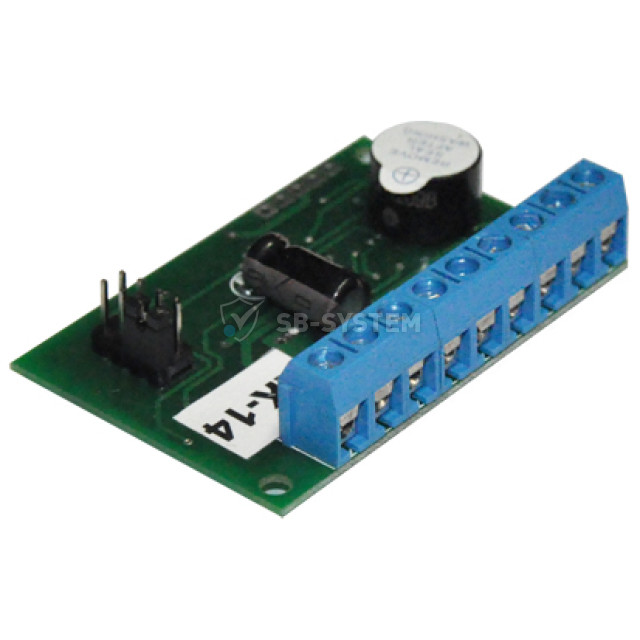

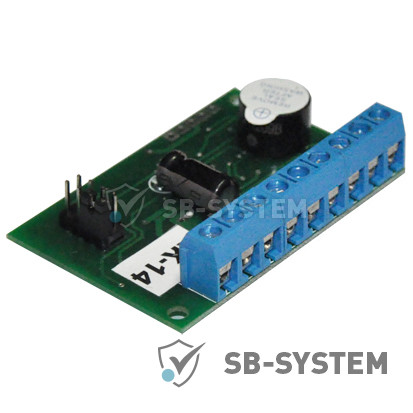

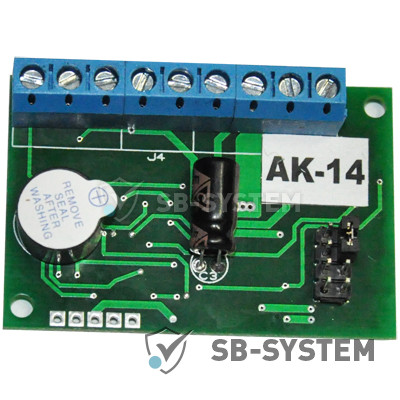

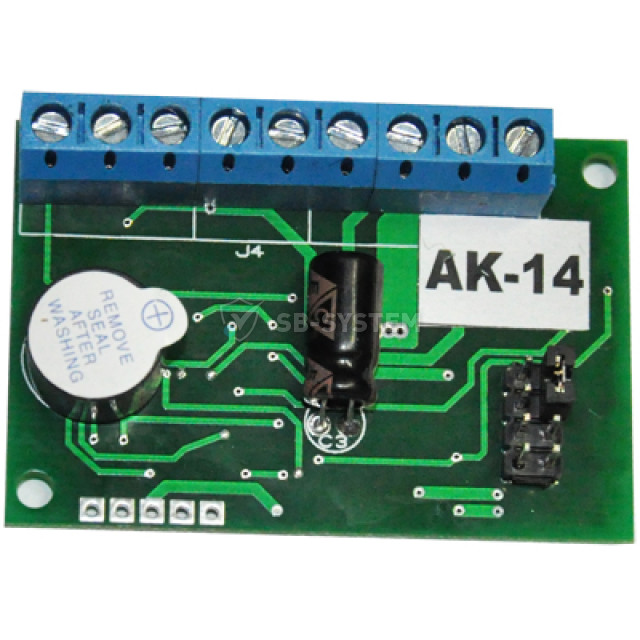

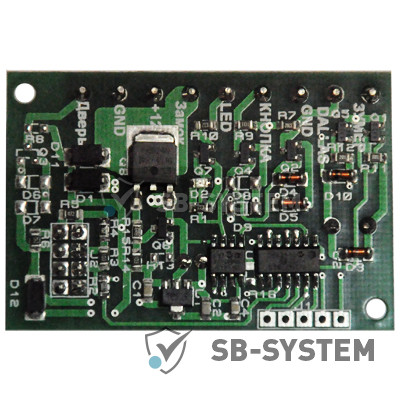

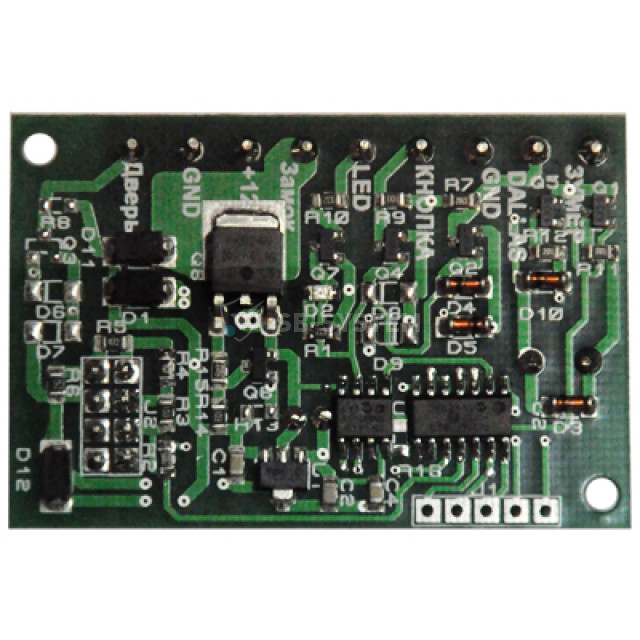

Контролер Unit AK-14

Опис товару контролер Unit AK-14

Автономний контролер AK-14 для систем контролю доступу з керуванням для електромагнітних / електромеханічних замків

Бренд: Unit

ДЕ ВИКОРИСТОВУЄТЬСЯ АВТОНОМНИЙ КОНТРОЛЕР

Контролер AK-14 використовується в системах контролю і керування доступом. Прибор має пам'ять до 1360 карт. Вихід для замка типу відчинений колектор. Струм комутації до 7А. Час відмикання від 0..250с, заводський 6с.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ AK-14

- Кількість карт, що запам'ятовуються: 1360
- Напруга живлення: 9…15В
- Струм споживання в режимі очікування: 20мА
- Максимальний струм споживання: 50мА
- Робоча частота: 125 кГц
- Вихідний протокол: Dallas i-Button
- Режим роботи: довготривалий
- Робоча температура: -20°С до +50°С
- Маса блоку: 0,1 кг
- Габаритні розміри: 73х46х18мм

ФУНКЦІОНАЛЬНІ ОСОБЛИВОСТІ AK-14

- Енергонезалежна пам'ять
- Світлова індикація
- Вбудований зумер
- Контролер сумісний зі всіма зчитувачами, що працюють за протоколом Dallas Touch Memory.

СХЕМА ПІДКЛЮЧЕННЯ AK-14

- Виносний зумер – необхідний, якщо в точці доступу чути сигнал зумера, вбудованого в контролер. Для збільшення гучності можна зняти з зумера наклейку.

- Зчитувач TM (Touch Memory) – підключається по дводротовій схемі: два дроти – передача даних, два інших – керування світловим індикатором зчитувача. Використовуйте звиту пару.

- Зчитувач Proximity (безконтактний) – зчитувач, що підтримує протокол Dallas Touch Memory. Для живлення в зчитувачах передбачений контакт «+12V», для загального дроту – «GND», для передачі даних – «DS 1990A». Якщо зчитувач оснащений входами керування індикацією: для зумера – «BEEP» або «ZUMM», для світлодіода – «LED» ви можете їх підключити.

- Зовнішній діод – підключається якщо необхідна додаткова індикація, або до існуючого підсвічування зчитувача.

- Кнопка вихід – кнопка з нормально відімкненими (Normally Open) контактами.

- Замок – в якості замка може бути використаний електромагнітний замок або інвертована защіпка. При наданні доступу контролер знімає живлення з замка. Для здійснення керування електромеханічним замком або електромагнітною защіпкою прямої дії потрібно встановити джампер в положення 4. Тоді контролер у стані «відчинено» подаватиме живлення на замок. Обов'язково використання захисного діода паралельно контактам замка (діод підключається в зворотній полярності). Підходять діоди 1N5408, 1N5821, HER301 і аналогічні. Діод можна встановити безпосередньо на контактах контролера.

- Блок живлення – для живлення пристрою можна використовувати або джерело безперебійного живлення, для забезпечення роботи замка при зникненні живлення електромережі, або джерело живлення відповідної потужності.
