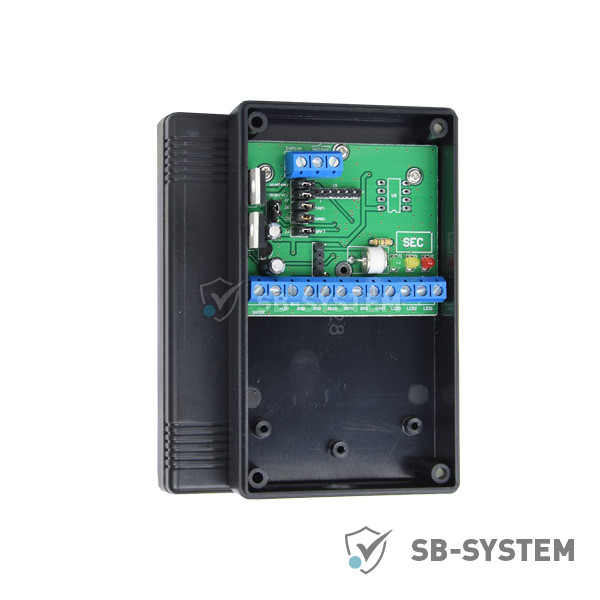

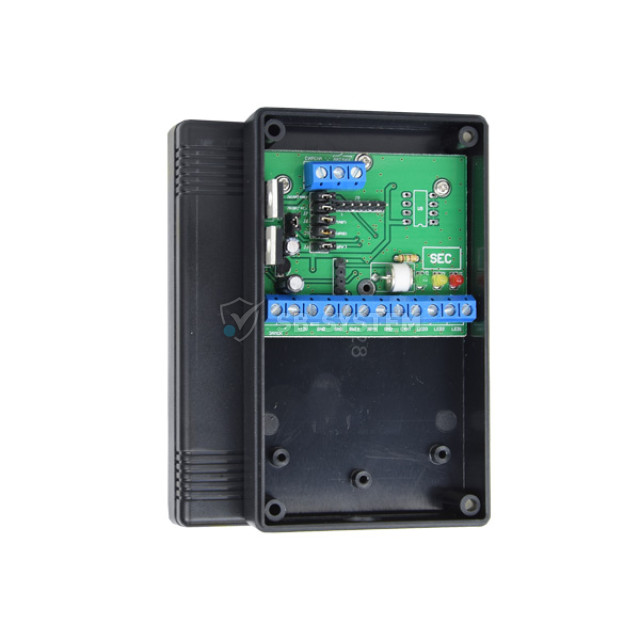

Контролер KTM-670S

Опис товару контролер KTM-670S

Контролер ключів КТМ-670s є складовою частиною системи обмеження доступу в службові, виробничі, житлові будівлі, приміщення і призначений для керування замком.

В якості ключів використовуються електронні ідентифікатори Touch Memory (TM) DS1990A фірми Maxim Dallas (США).

Технічні характеристики

- Тип ключа: DS1990A
- Кількість ключів доступу: не більше 670 шт.
- Кількість ключів охорони: не більше 10 шт.
- Майстер-ключ: 1
- Час, за яким замом відімкнено: 1 сек., 7 сек. або програмується
- Напруга живлення постійного струму: 12В
- Споживаний струм: не більше 50 мА
- Комутований струм в ланцюзі виходу при напрузі живлення замка до 24 В: не більше 1,5 А
- Габаритні розміри: 82х132х34 мм

Програмування часу затримки замка

Для програмування часу затримки замка виконайте наступні дії.

- Вимкніть живлення.
- Зніміть перемички прог. і вр. прг.
- Встановіть перемичку вибору замка.
- Увімкніть живлення.
- Натисніть і утримуйте кнопку відчинення дверей стільки часу, скільки вам необхідно, щоб вона залишалася відчиненою.

На кожен тип замка вибір часу проводиться окремо. Якщо кнопку утримувати менше секунди, всі параметри утримання замка повернуться до заводських через 1 сек. для електромеханічного і 7 сек. для електромагнітного.

Режим звичайного доступу

Початковий стан - замок дверей замкнено. Горить червоний індикатор в КТМ.

Щоб відмикнути замок, торкніться зчитувача ключем доступу.

Якщо код ключа доступу зберігається в пам'яті виробу, відбудеться відмикання замка. Загоряється зелений індикатор і прозвучить звуковий сигнал, замок відмикається на запрограмований час або на час за замовчуванням.

Якщо ключа немає в пам'яті, контролер замок не відмикає.

Відмикання замка можливо також майстер-ключем.

Для відмикання замка зсередини приміщення короткочасно натисніть кнопку для виходу.

Відмикання замка в складі домофона здійснюється при натисканні відповідної кнопки на трубці переговорній під час дуплексного зв'язку. Замок відмикається на час натискання кнопки.

Режим обмеженого доступу (ОХОРОНИ)

Переведення виробу з режиму звичайного доступу в режим ОХОРОНИ, і зняття режиму ОХОРОНИ здійснюється за допомогою ключів Охорони. При зачинених дверях приміщення торкніться зчитувача ключем охорони. Якщо доторкнуться ключем охорони до зчитувача, почне блимати червоний світлодіод, який повідомляє про перехід вироби режим охорони. Відключення режиму або тим же ключем охорони або будь-яким іншим ключем охорони.

УВАГА! Ключ охорони не є ключем доступу і не відмикає замок. Режим охорони не блокує відмикання замка при натисканні кнопки для виходу або кнопки на трубці переговорній. Можна відмикати майстром.

Режим охорони під сигналізацією

Для того, щоб перевести контролер в стан охорони під сигналізацією, необхідно:

- Вимкнути живлення контролера.
- Підключити сирену і датчик до клеми №2.
- Вийняти перемичку на платі №7 (датчик).
- Увімкнути живлення.
- Перевести виріб в режим охорони.

Запис і стирання ключів в пам'яті контролера

В процесі запису ключів в свою пам'ять контролер запам'ятовує код ключа, що прикладається, в чергову, вільну комірку пам'яті від № 1 до № 670 для ключів доступу і від № 1 до № 10 для ключів охорони. Рекомендується заздалегідь пронумерувати ключі, і в процесі запису прикладати ключі до зчитувача по порядку. Слід також вести облік "ключ № …власник…", щоб, за необхідності, можна було видалити з пам'яті коди загублених ключів.

Увага! При стиранні даних про ключ з пам'яті виробу, комірка, в якій раніше був записаний код ключа, що стирається, звільняється. При подальшому записі коду нового ключа запис буде проводитися в першу комірку коду, яка звільнилася після стирання. На це слід звернути увагу при обліку порядкових номерів ключів. При записі коду нового ключа замість стертого знову записуваному ключу присвоюється номер раніше стертого ключа.

Приклад: Припустимо, записано 30 ключів, а ми стерли як загублений 8 і просто стерли 11 ключ. Далі при прошивці ключів в кількості 3 шт. спочатку ключі будуть записуватися в перші вільні комірки, тобто 8, потім 11 і тільки потім 31. Це важливо, якщо ведеться облік виданих ключів.

Запис МАЙСТЕР-ключа

- Вимкніть живлення.
- Зніміть перемичку прог.
- Увімкніть контролер, при цьому загоряться червоний і жовтий світлодіоди .
- Торкніться зчитувача ключем, який буде записаний в якості МАЙСТЕР-ключа. Згасне червоний світлодіод, короткочасно загориться зелений світлодіод і прозвучать два коротких звукових сигнали. Запис МАЙСТЕР-ключа не змінює інших налаштувань виробу (у тому числі ключів доступу та охорони).
- Для виходу з режиму запису МАЙСТЕР-ключа вимкніть живлення виробу, і встановіть в КТМ перемичку прог.

УВАГА! У разі запису декількох ключів, в якості МАЙСТЕР-ключа залишається останній ключ, що прикладається.
