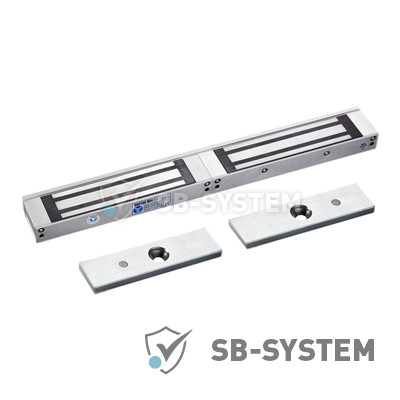

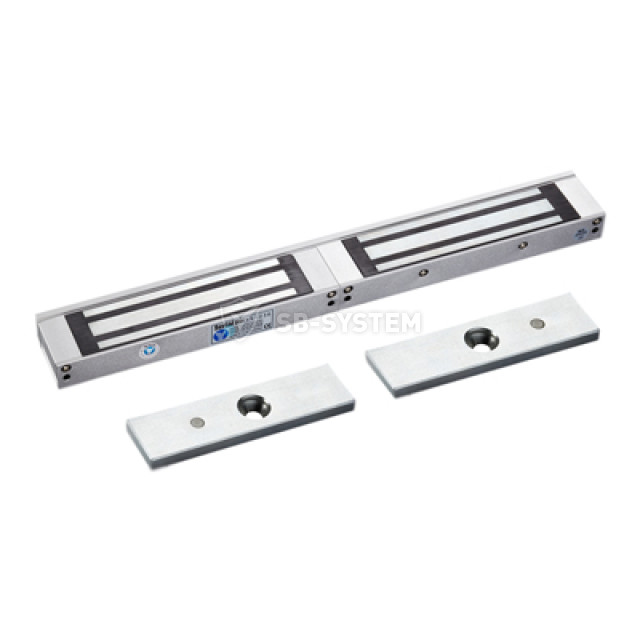

Електромагнітний замок YM-180D для систем контролю доступу

Немає
Гарантія 36 міс.
Виробник: Yli Electronic
2835 грн.
Замовити

Електромагнітний замок для двостулкових дверей, накладний, сила утримання 180 кг * 2, живлення: DC12V / 300mA * 2, DC24V / 150mA * 2. Розміри: 340х41,4х20,5 мм. Підходить для дерев'яних, скляних, металевих та протипожежних дверей.

Опис товару електромагнітний замок YM-180D для систем контролю доступу



YM-180D – накладний електромагнітний замок для двостулкових дверей з силою утримання до 180*2 кг на розрив.

Компанія-виробник Yli Electronic

Призначений для внутрішнього встановлення на металеві, пластикові, металопластикові, дерев'яні чи скляні двері (з використанням монтажного куточка MBK-180UL).

ЩО ТАКЕ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Магнітний або електромагнітний замок – пристрій для зачинення дверей, принцип роботи якого заснований на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної планки з металу з високою магнітною проникністю.

ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-180D

Електромагнітний замок встановлюється на дверну коробку, відповідна планка – на двері. При подачі живлення (DC12V/DC24V) – замок примагнічує відповідну планку, надійно зачиняючи двері. За відсутності живлення – замок відмикається, що відповідає вимогам протипожежної безпеки.

Для компенсації удару при зачиненні дверей на відповідній планці передбачена гумова прокладка.

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Електромагнітні замки використовуються в якості виконавчих пристроїв в системах контролю і управління доступу (СКУД). Найчастіше встановлюються на вхідні двері в під'їздах, офісах, банках, бізнес центрах та ін. приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКА YM-180D

Сила утримання: 180*2 кг

Матеріал корпусу: анодований алюміній

Матеріал відповідної частини: цинк

Живлення: DC12V | DC24V (перемикається перемичкою на замку)

Споживання: 12V/300mA *2 | 24V/150mA *2

Розмір:

- замок: 170х35х20 мм;
- замок з кріпильною планкою: 340х41.4х20 мм;
- відповідна планка: 130х33х10 мм

КОМПЛЕКТАЦІЯ YM-180D

- електромагнітний замок з кріпильною планкою
- відповідна частина – 2 шт.
- кріпильний комплект
- монтажний стікер з розміткою
- інструкція

ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКА

ВІДПОВІДНА ПЛАНКА

- Наклейте трафарет в місці встановлення відповідної частини на двері;
- З зовнішньої частини дверей просвердліть отвір d=16мм (відповідно до інструкції, але не до кінця!), і два неглибоких отвори d=8мм у внутрішній сторони дверей для фіксації відповідної планки;
- Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа

ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для забезпечення більш щільного контакту відповідної планки і магніту.

КРІПИЛЬНА ПЛАНКА ЗАМКА

Закріпіть кріпильну планку електромагнітного замка у верхньому кутку коробки, використовуючи саморізи з комплекту.

ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупа (внизу замка) за допомогою маленького шестигранного ключа.

ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ

Підключіть електромагнітний замок до живлення:

- (+) до червоного дроту;
- (-) до чорного

СУМІСНІСТЬ

Електромагнітний замок YM-180D сумісний з кодовими клавіатурами, зчитувачами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів і іншими пристроями систем контролю доступу.

Інше для електромагнітний замок YM-180D для систем контролю доступу

1gwdTY1zecAuoGajM6FpZNr4p-1mNHwyAiMH4Ut1mwl8 267.21 КБ

Програмне забезпечення для електромагнітний замок YM-180D для систем контролю доступу

r180KG.pdf 1.37 МБ PDF

Документи та сертифікати для електромагнітний замок YM-180D для систем контролю доступу

sec-zamki-fiksatory-deklaraciya-emc.pdf 530.05 КБ PDF
sec-zamki-fiksatory-sertifikat-emc-8301.pdf 532.07 КБ PDF
