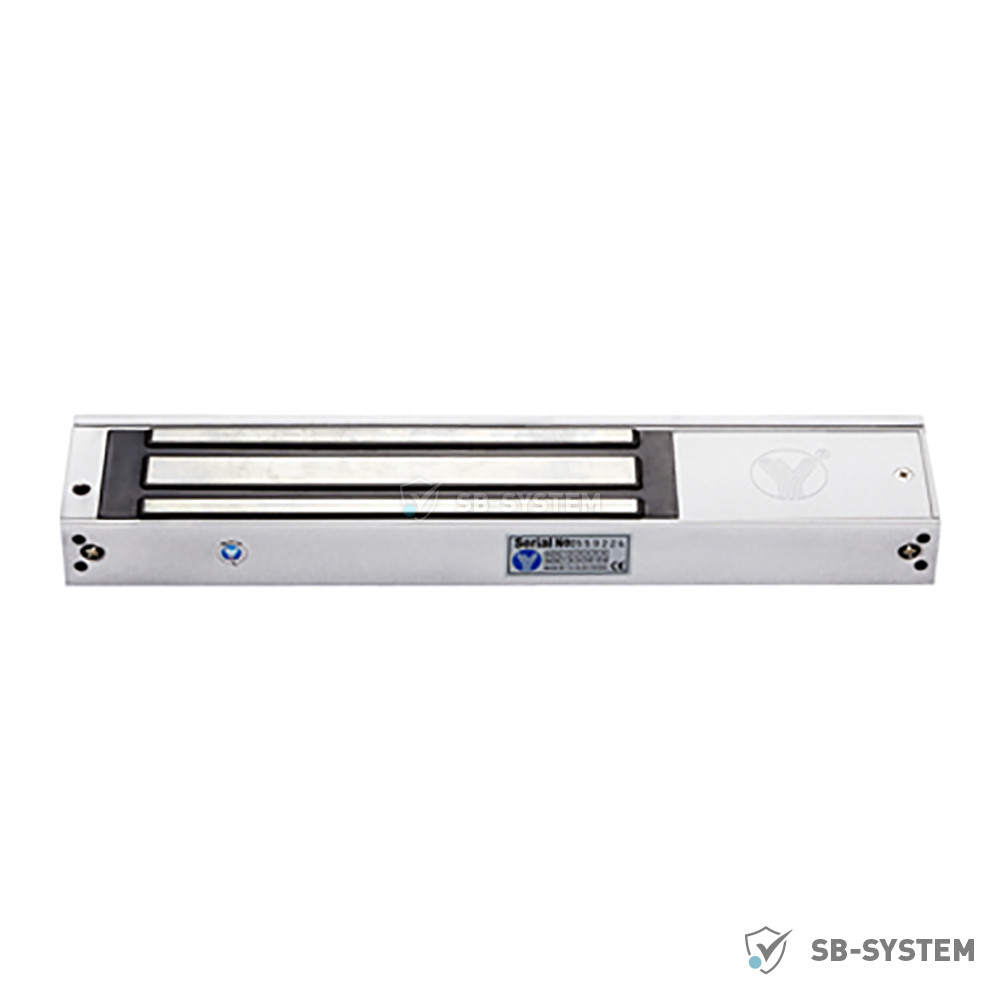

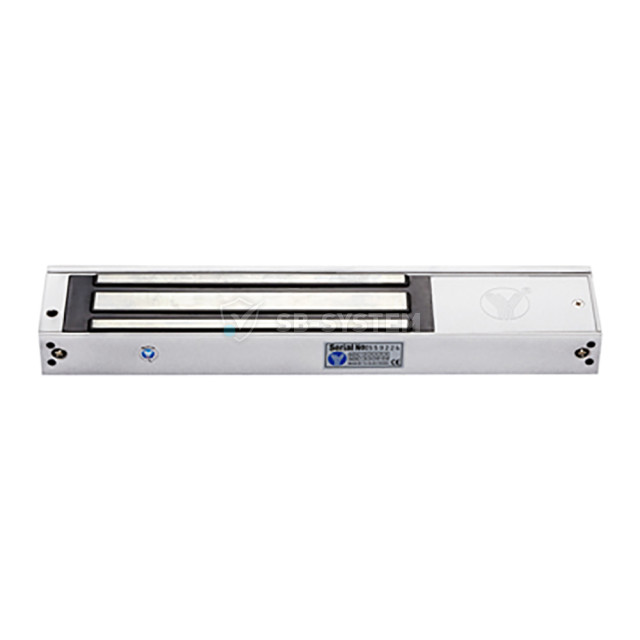

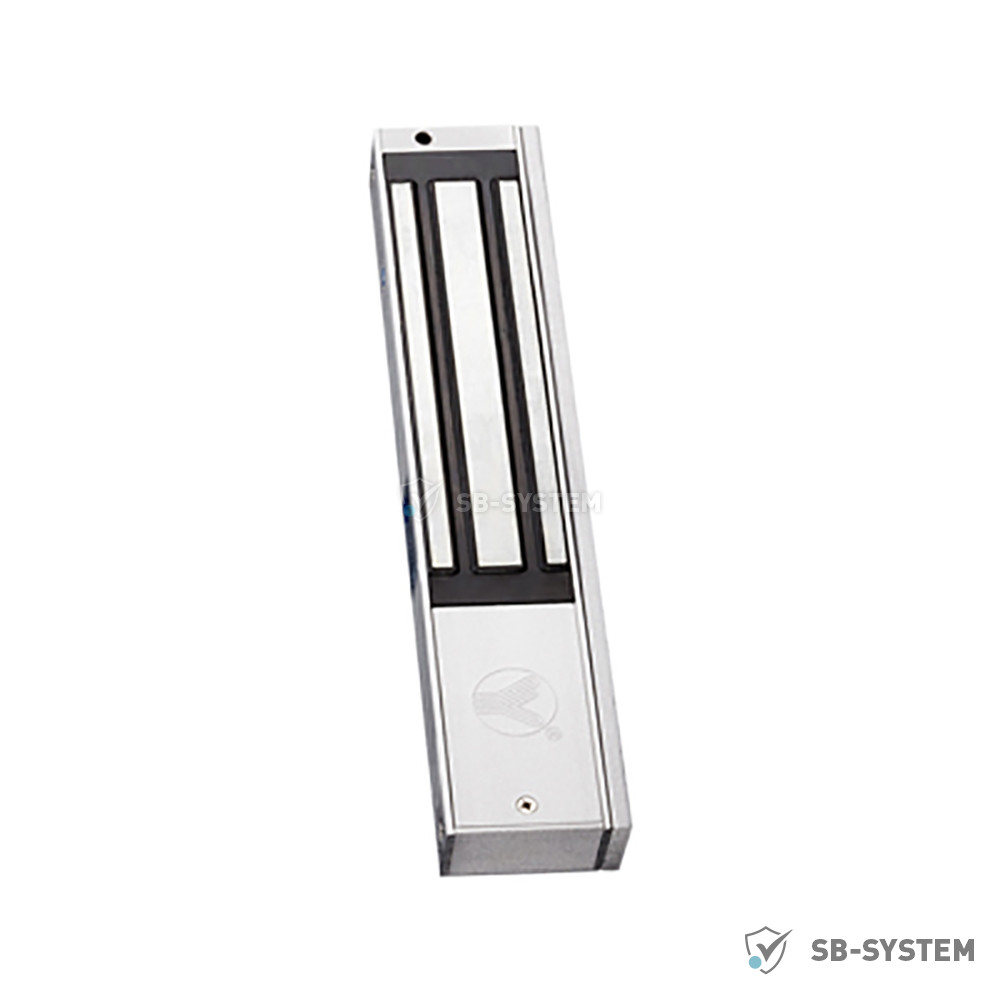

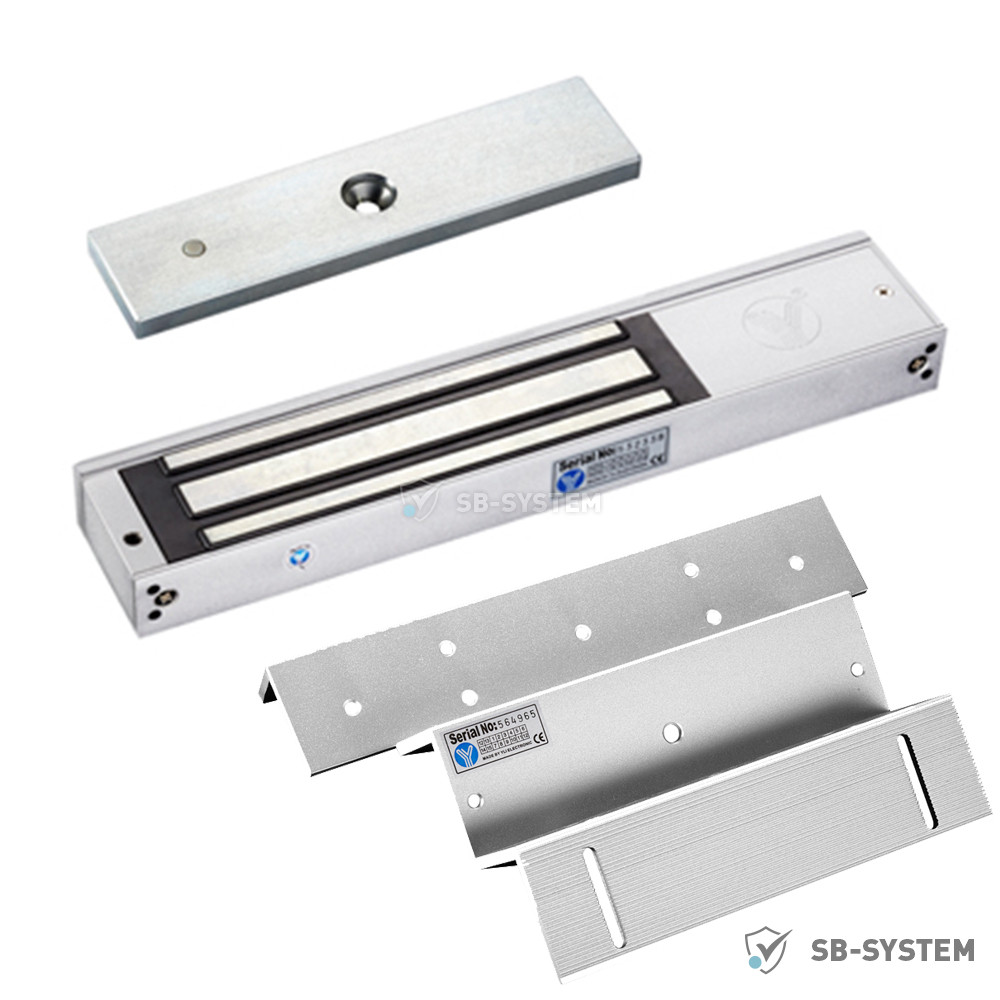

Електромагнітний замок Yli Electronic YM-350 з куточком монтажним Yli Electronic MBK-350ZL
Комплект призначений для внутрішнього встановлення на вузькі металеві та дерев'яні двері, які відчиняються всередину. Сила утримання: 350 кг. Живлення: DC 12 В / DC 24 В. Споживання: 12 В / 480 мА | 24 В / 240 мА. Розміри: замок з кріпильної планкою - 285 х 55 х 27.5 мм, відповідна планка - 190 х 45 х 11 мм, кронштейн - 285 x 54 x 31 мм
Опис товару електромагнітний замок Yli Electronic YM-350 з куточком монтажним Yli Electronic MBK-350ZL
Комплект, що складається з електромагнітного замка YM-350 з силою утримання до 350 кг на розрив і куточка монтажного MBK-350ZLКомплект призначений для внутрішнього встановлення на вузькі металеві та дерев'яні двері, які відчиняються всередину
Бренд: Yli Electronic
Що таке електромагнітний замок

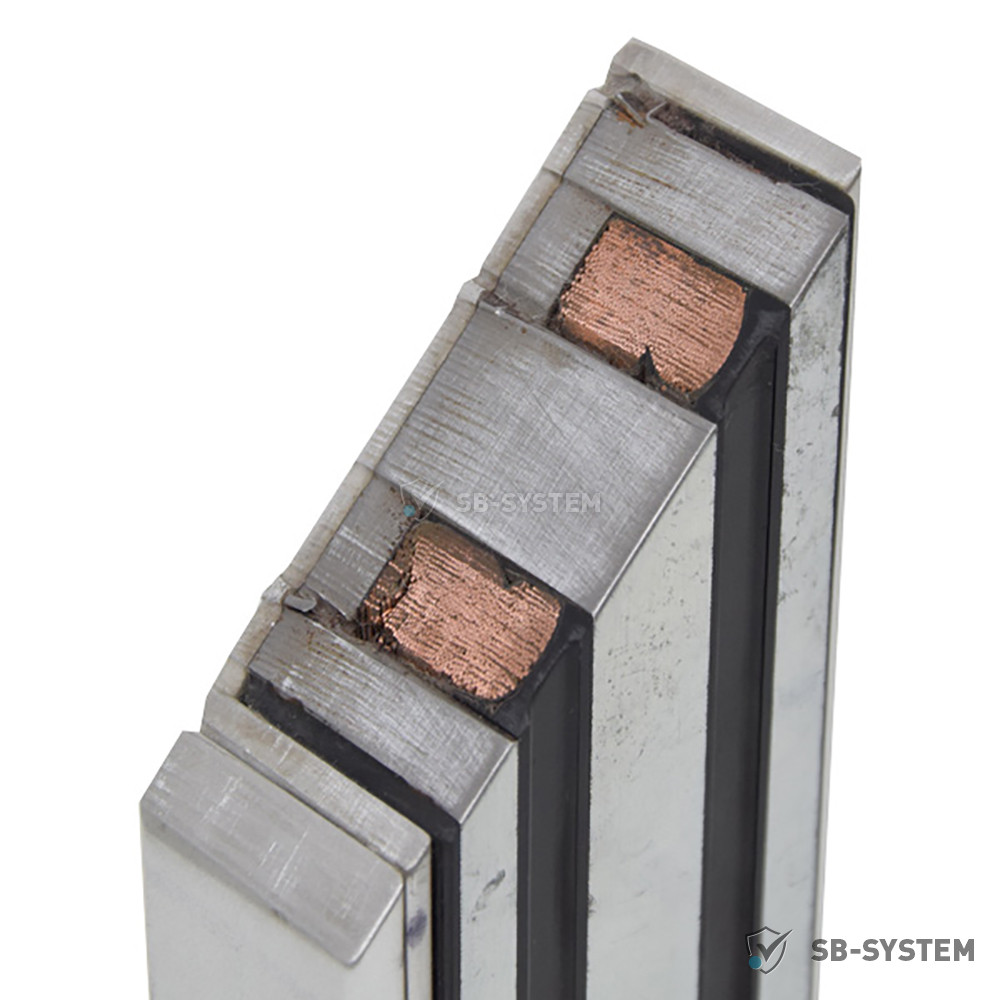

Електромагнітний замок - пристрій для зачинення дверей, принцип роботи якого заснований на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної планки з металу з високою магнітною проникністю.

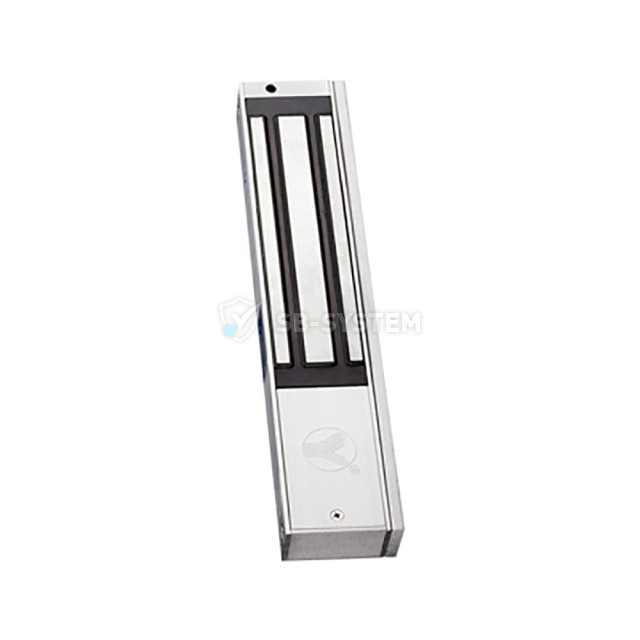

Як працює електромагнітний замок YM-350
Електромагнітний замок встановлюється на дверну коробку, відповідна планка - на двері. При подачі живлення (DC 12 В / DC 24 В) - замок примагнічує відповідну планку, надійно замикаючи двері. При відсутності живлення - замок відмикається, що відповідає вимогам протипожежної безпеки.
Для компенсації удару при зачиненні дверей, на відповідній планці передбачена гумова прокладка.

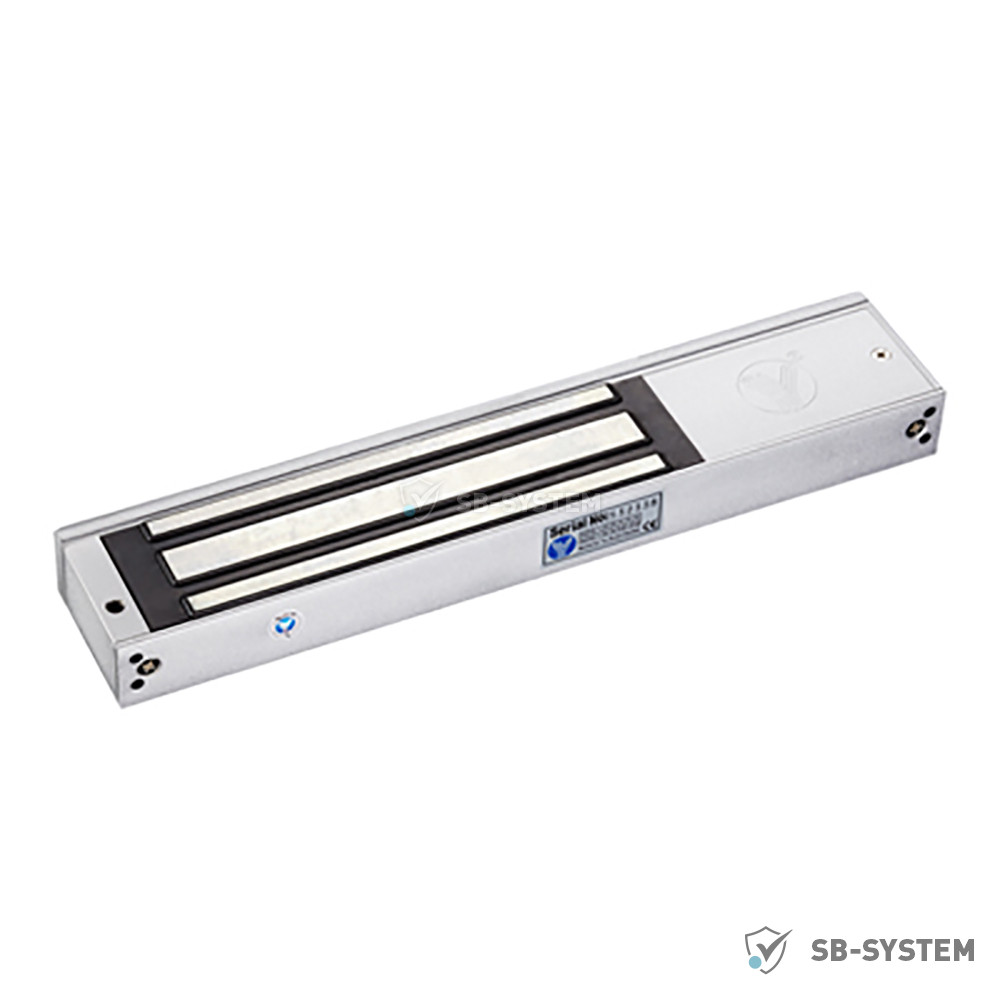

Технічні характеристики електромагнітного замка YM-350
- Сила утримання: 350 кг
- Матеріал корпусу: анодований алюміній
- Матеріал відповідної частини: цинк
- Живлення: DC 12 В / DC 24 В (перемикається перемичкою на замку)
- Споживання: 12 В / 480 мА | 24 В / 240 мА
- Розміри:
замок з кріпильної планкою: 285 х 55 х 27.5 мм
- відповідна планка: 190 х 45 х 11 мм
Встановлення електромагнітного замка
Відповідна планка
- Наклейте трафарет в місці встановлення відповідної частини на двері
- З зовнішньої частини дверей просвердліть отвір (відповідно до інструкції, але не до кінця!), і два неглибоких отвори з внутрішньої сторони дверей для фіксації відповідної планки
- Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою із зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа
ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для правильного і вільного прімагнічіванія до замка.
Кріпильна планка замка
- Закріпіть кріпильну планку електромагнітного замка в верхньому кутку коробки, використовуючи саморізи з комплекту
Електромагнітний замок
- Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа
Підключення живлення
- (+) до червоного дроту
- (-) до чорного дроту

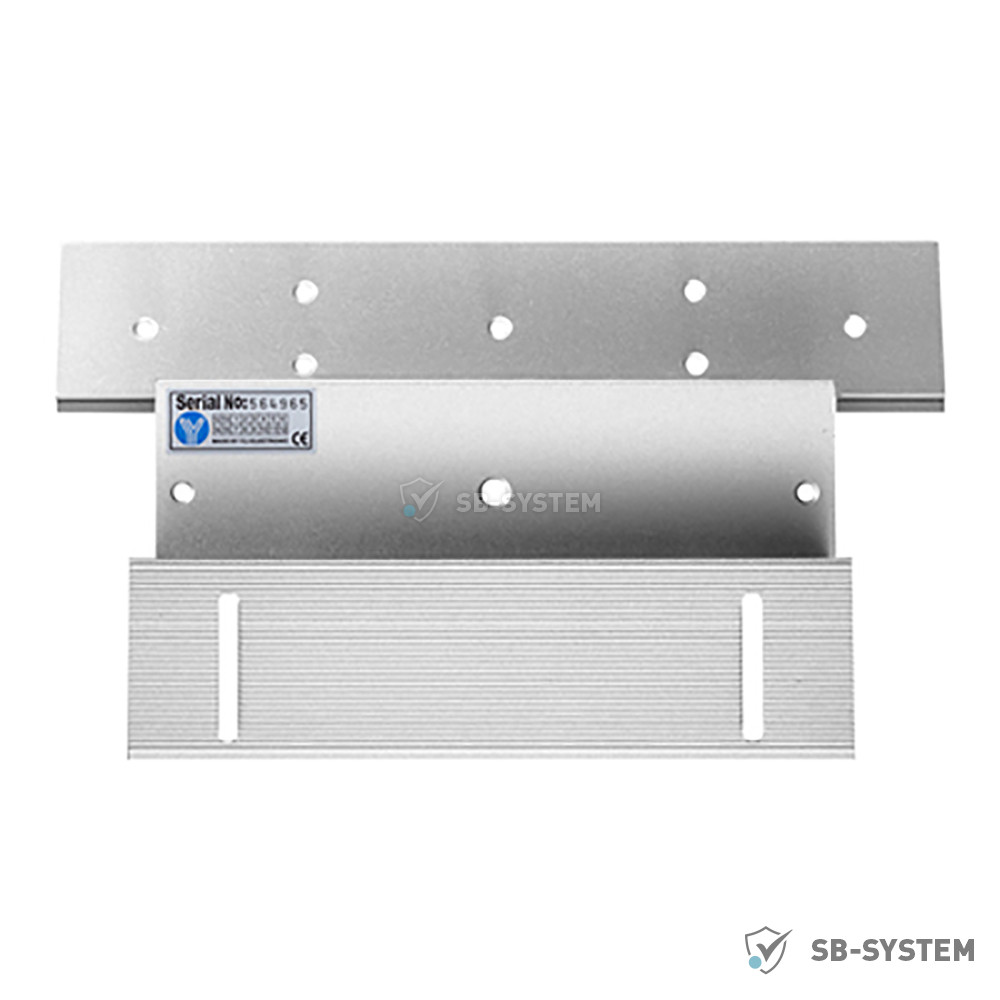

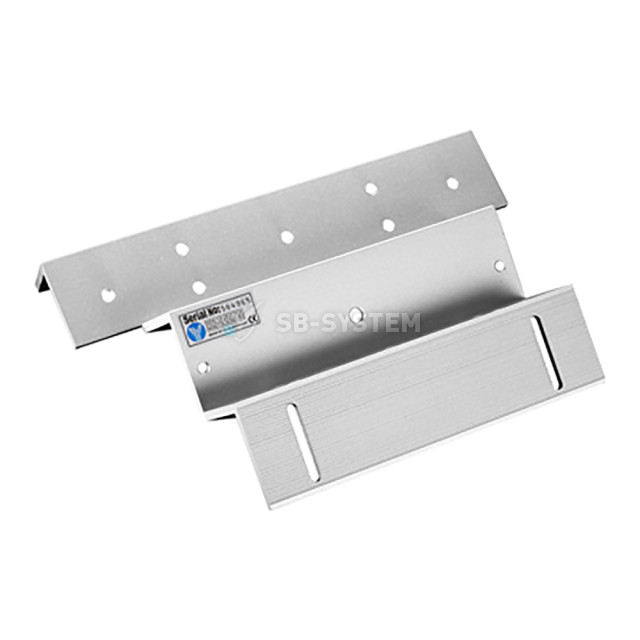

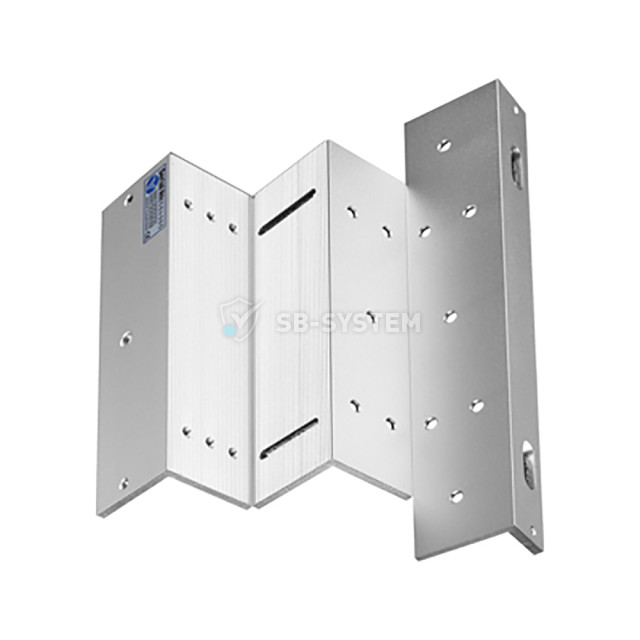

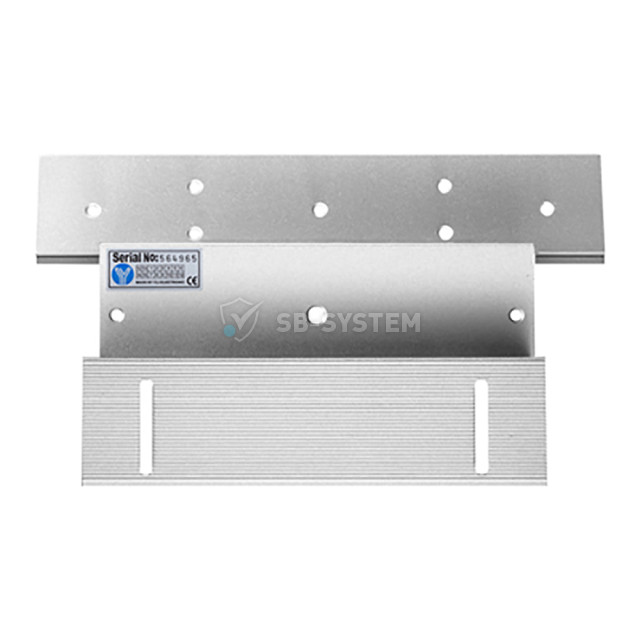

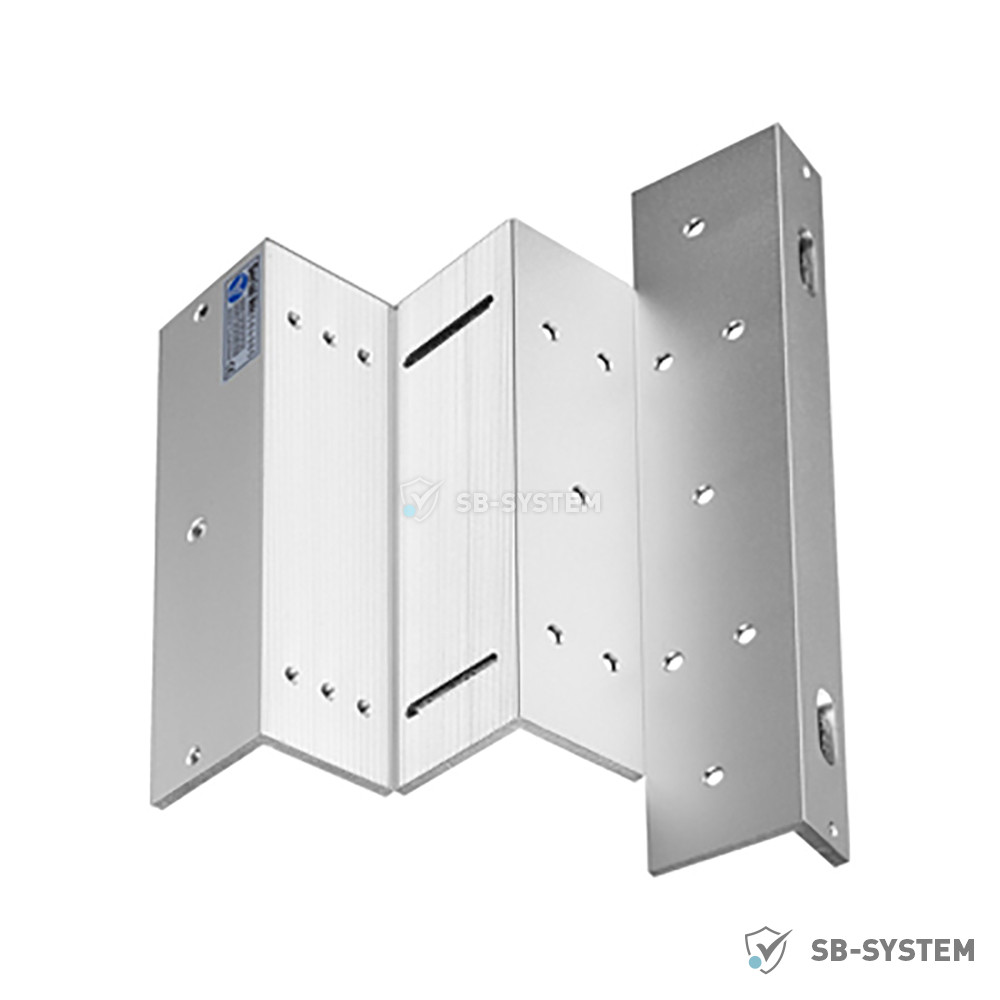

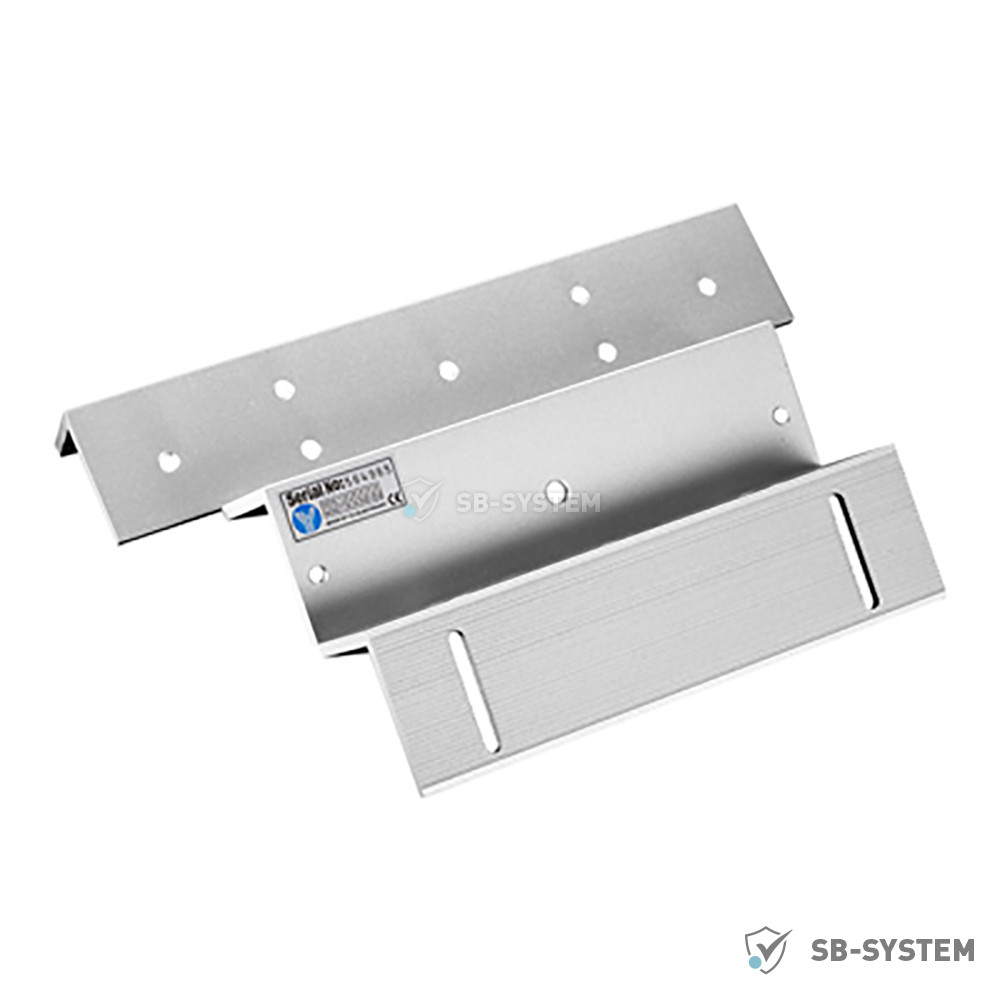

Встановлення кронштейна MBK-350ZL
- Прикріпіть кронштейн до корпусу електромагнітного замка за допомогою двох гвинтів
- Зробіть розмітку для кріплення на місці передбачуваного встановлення
- Просвердлите отвори відповідного діаметру
- Прикріпіть кронштейн на обране місце
