Електромагнітний замок Yli Electronic YM-180 з куточком монтажним Yli Electronic MBK-180L

Немає
Гарантія 36 міс.
Виробник: Yli Electronic
1166 грн.
Замовити

Комплект призначений для внутрішнього встановлення на вузькі важкі металеві, металопластикові, дерев'яні двері. Сила утримання замка 180 кг. Живлення: DC 12 В. Споживання: DC 12 В / 300 мА. Розміри: замок - 170 х 35 х 20 мм, замок з кріпильної планкою - 170 х 41.5 х 20 мм, відповідна планка - 130 х 33 х 10 мм, кронштейн - 170 x 40 x 24 мм

Опис товару електромагнітний замок Yli Electronic YM-180 з куточком монтажним Yli Electronic MBK-180L

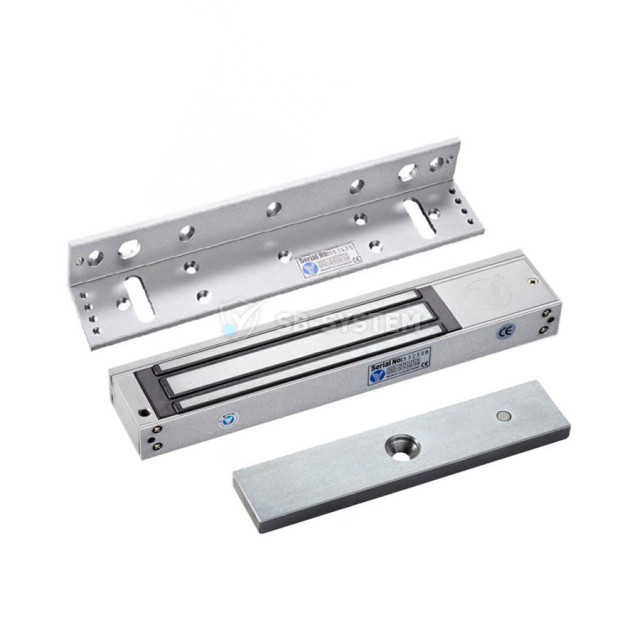

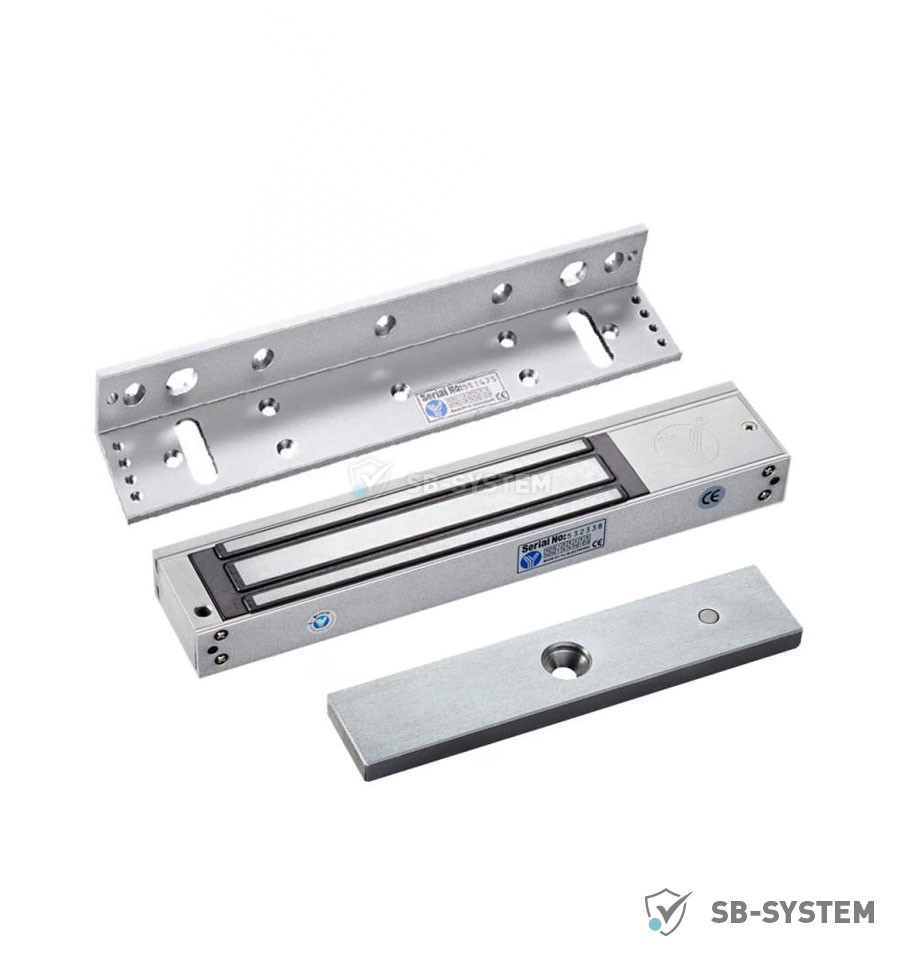

Комплект, що складається з електромагнітного замка YM-180 з силою утримання до 180 кг на розрив і куточка монтажного MBK-180L.

Комплект призначений для внутрішнього встановлення на вузькі важкі металеві, металопластикові, дерев'яні двері.

Бренд Yli Electronic.

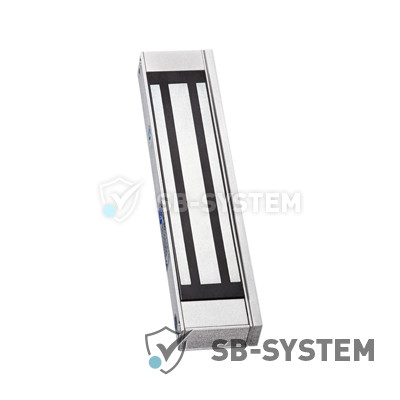

Що таке електромагнітний замок

Електромагнітний замок – пристрій для зачинення дверей, принцип роботи якого заснований на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної планки з металу з високою магнітною проникністю.

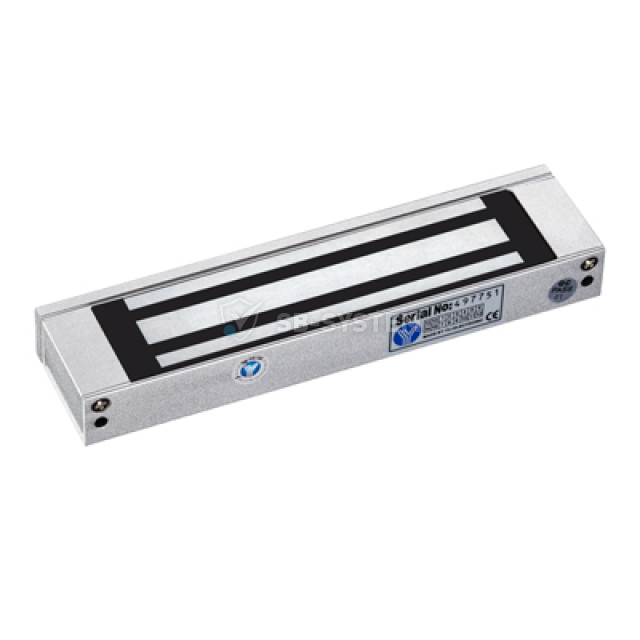

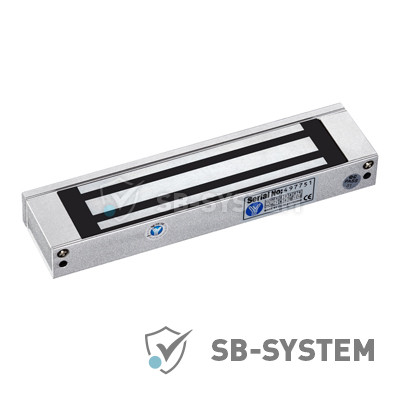

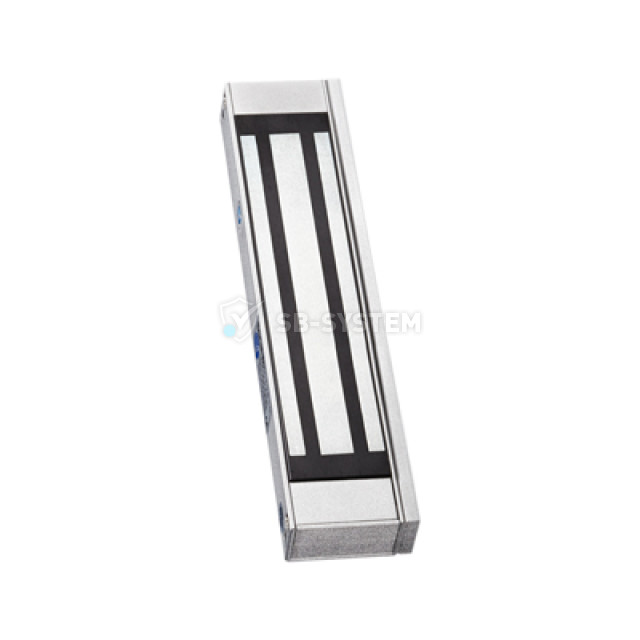

Як працює електромагнітний замок YM-180

Електромагнітний замок встановлюється на дверну коробку, відповідна планка - на двері. При подачі живлення (DC 12 В) – замок примагнічує відповідну планку, надійно замикаючи двері. При відсутності живлення - замок відмикається, що відповідає вимогам протипожежної безпеки.

Для компенсації удару при зачиненні дверей, на відповідній планці передбачена гумова прокладка.

Технічні характеристики електромагнітного замка YM-180

Сила утримання: 180 кг

Матеріал корпусу: анодований алюміній

Матеріал відповідної частини: цинк

Живлення: DC 12 В

Споживання: DC 12 В / 300 мА

Розміри:

- замок: 170 х 35 х 20 мм

- з кріпильної планкою: 170 х 41.5 х 20 мм

- відповідна планка: 130 х 33 х 10 мм

Встановлення електромагнітного замка

Відповідна планка

- Наклейте трафарет в місці встановлення відповідної частини на двері

- З зовнішньої частини дверей просвердліть отвір (відповідно до інструкції, але не до кінця!), і два неглибоких отвори з внутрішньої сторони дверей для фіксації відповідної планки

- Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою із зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа

ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для правильного і вільного прімагнічіванія до замка.

Кріпильна планка замка

- Закріпіть кріпильну планку електромагнітного замка в верхньому кутку коробки, використовуючи саморізи з комплекту

Електромагнітний замок

- Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа

Підключення живлення

- (+) до червоного дроту;

- (-) до чорного дроту

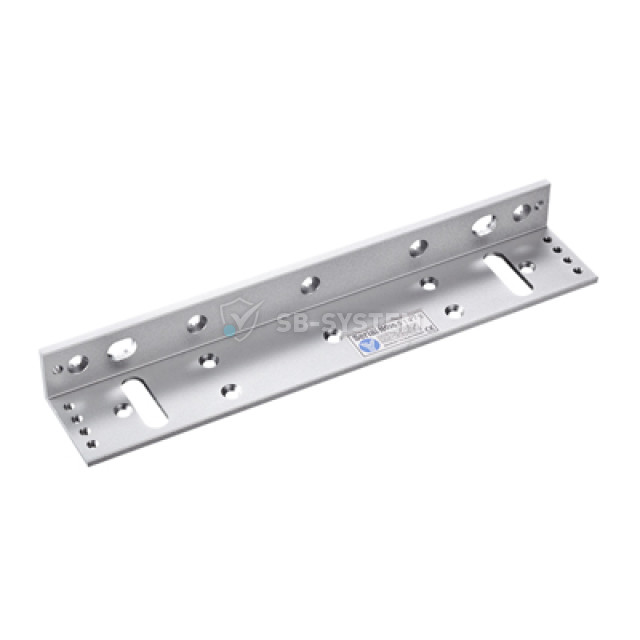

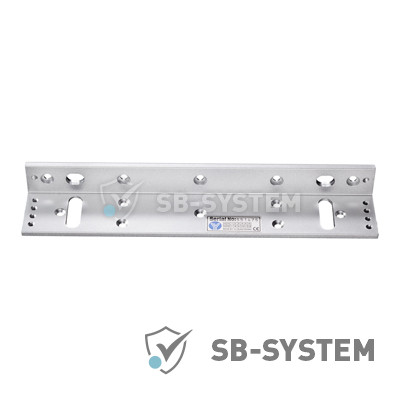

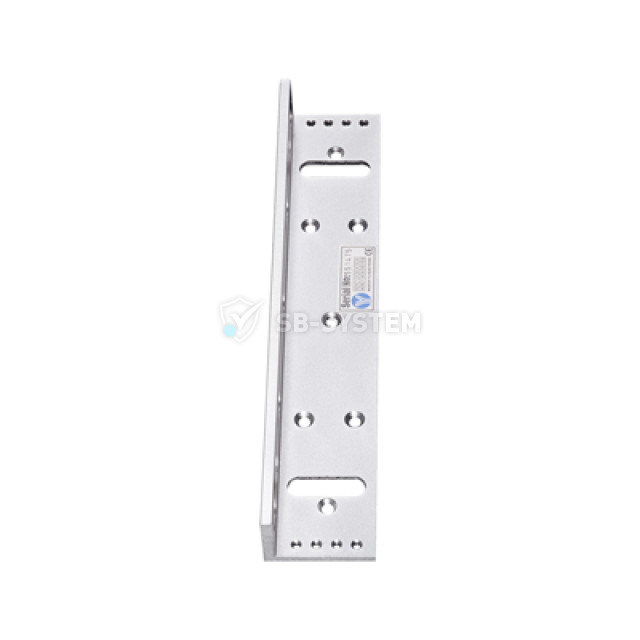

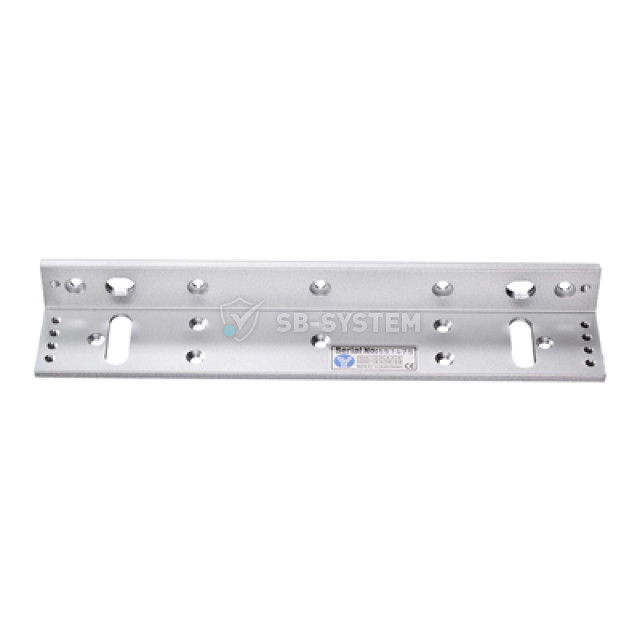

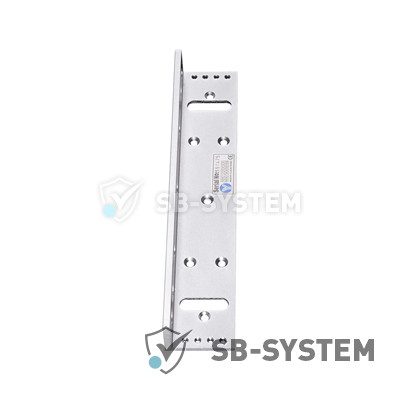

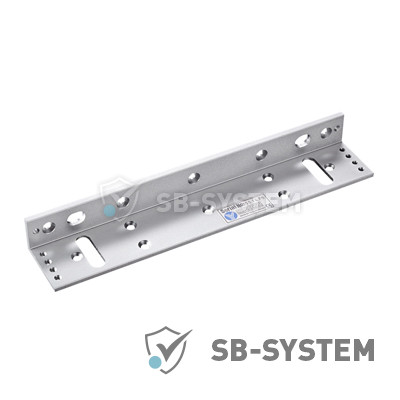

Встановлення кронштейна MBK-180L

- Прикріпіть кронштейн до корпусу електромагнітного замка за допомогою двох гвинтів

- Зробіть розмітку для кріплення на місці передбачуваного встановлення

- Просвердлите отвори відповідного діаметру

- Прикріпіть кронштейн на обране місце

Документи та сертифікати для електромагнітний замок Yli Electronic YM-180 з куточком монтажним Yli Electronic MBK-180L

sec-zamki-fiksatory-sertifikat-emc-8301.pdf 532.07 КБ PDF
sec-zamki-fiksatory-deklaraciya-emc.pdf 530.05 КБ PDF

Програмне забезпечення для електромагнітний замок Yli Electronic YM-180 з куточком монтажним Yli Electronic MBK-180L

r180KG.pdf 1.37 МБ PDF

Інше для електромагнітний замок Yli Electronic YM-180 з куточком монтажним Yli Electronic MBK-180L

1gwdTY1zecAuoGajM6FpZNr4p-1mNHwyAiMH4Ut1mwl8 267.21 КБ
