Центральна панель Ajax CenterCover (type F) graphite для вбудованої розетки
Центральна панель Ajax CenterCover (type F) graphite компонент бездротової розумної вбудовуваної розетки Ajax Outlet (type F). Використовується, коли необхідно встановити розетку між пристроями в рамці Ajax Frame (3 seats), Ajax Frame (4 seats) або Ajax Frame (5 seats). Сумісний пристрій: OutletCore (type F) Jeweller. Діапазон робочих температур: 0°C ~ +40°C. Максимальна вологість: 75%. Клас захисту: IP20. Основний колір: графіт. У лінійці передбачено вісім кольорів панелей: чорний, графіт, білий, слонова кістка, димчастий, устричний, сірий, оливковий.
Опис товару центральна панель Ajax CenterCover (type F) graphite для вбудованої розетки

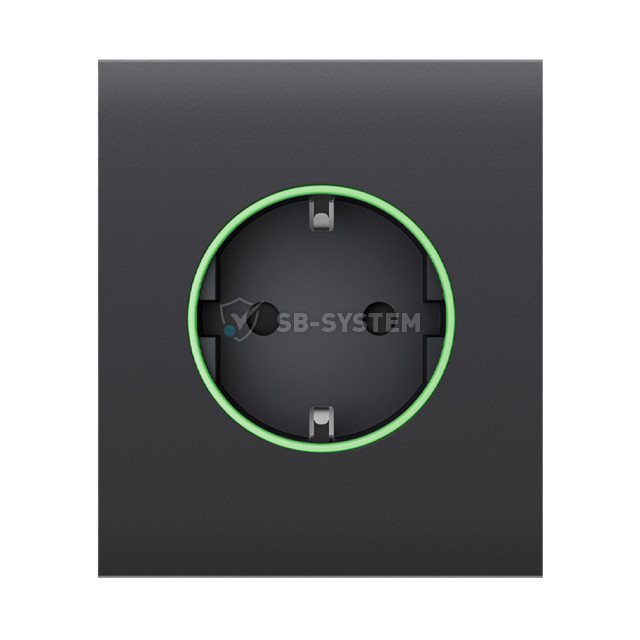

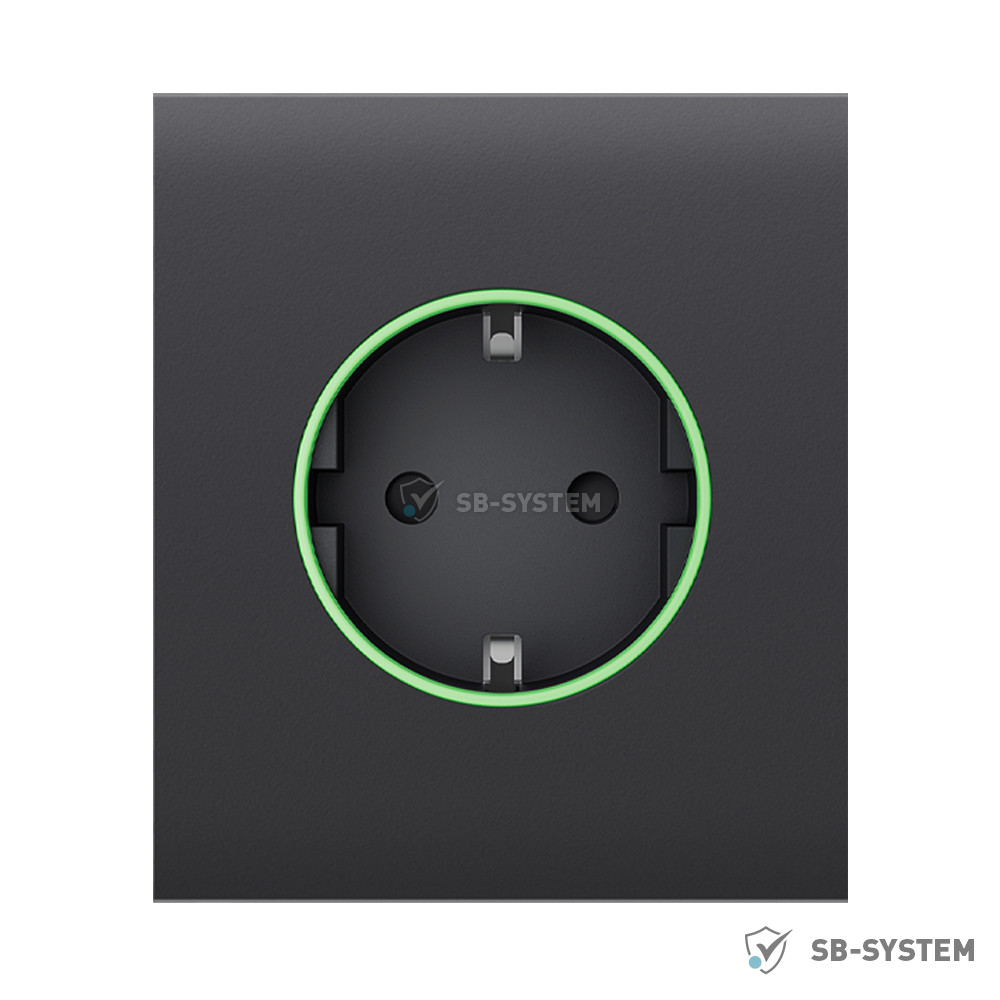

Центральна панель Ajax СenterCover (type F) graphite — це компонент для бездротової розумної вбудовуваної розетки Ajax Outlet (type F). Використовується, коли необхідно встановити розетку між пристроями в рамці Ajax Frame (3 seats), Ajax Frame (4 seats) або Ajax Frame (5 seats). Панель складається з двох елементів однакового кольору: передньої панелі та кришки розетки. Кришка має захисні шторки та отвір для фіксації кришки комплектним гвинтом до реле OutletCore (type F). У лінійці передбачено вісім кольорів панелей: чорний, графіт, білий, слонова кістка, димчастий, устричний, сірий, оливковий.На передній панелі розташоване кільце, навколо кришки, зі світлодіодною індикацією, яка різними кольорами позначає стан Outlet [type F] і поточний рівень навантаження. Якщо розетку встановили правильно щодо ключа UP, активною буде сенсорна кнопка у верхньому лівому кутку передньої панелі. Нічне підсвічування панелі активується в налаштуваннях розетки в застосунку Ajax. Контакти для під'єднання світлодіодної індикації, підсвітки та сенсорної кнопки до реле OutletCore (type F) розташовані на зворотному боці панелі.
Вбудовувані розетки можуть бути інтегровані з розумними вимикачами LightSwitch. Ці пристрої мають аналогічну конструкцію рамки. Для створення комбінованих варіантів необхідно використовувати рамку Ajax Frame, а також бічні панелі SideCover для встановлення праворуч або ліворуч від інших розеток або вимикачів LightSwitch, а для встановлення розетки між пристроями можна скористатися центральними панелями CenterCover.
Перед монтажем Outlet (type F) переконайтеся, що вибрали оптимальне місце встановлення. Розетку Outlet (type F) повинен встановлювати тільки професійний електрик або монтажний інженер. Не вмикайте подачу живлення на розумну розетку до встановлення кришки. Для правильного встановлення панелі використовуйте ключ UP на кришці розетки та лицьовій частині реле — вони мають зійтися. Зафіксуйте кришку розетки комплектним гвинтом з тильного боку реле.
Очищайте корпус пристрою від пилу, павутини та інших забруднень за їхньої появи. Використовуйте м'яку суху серветку, призначену для технічного догляду. Уникайте застосування речовин, що містять спирт, ацетон, бензин та інші агресивні розчинники під час очищення пристрою.
Характеристики:
- Сумісний пристрій: OutletCore (type F) Jeweller
- Сумісні рамки: Ajax Frame (3 seats), Ajax Frame (4 seats), Ajax Frame (5 seats)
- Діапазон робочих температур: 0°C ~ +40°C
- Максимальна вологість: 75%
- Клас захисту: IP20
- Основний колір: графіт
- Розміри:- передня панель: 82.3 x 70.4 x 10.1 мм- кришка розетки: 42.5 x 21.5 мм
- Вага:- передня панель: 25 г- кришка розетки: 8 г
Посібники для центральна панель Ajax CenterCover (type F) graphite для вбудованої розетки
| outlet-type-f-jeweller-datasheet-rus.pdf | 1.77 МБ | |
| outlet-type-f-jeweller-datasheet-ukr.pdf | 1.73 МБ |
