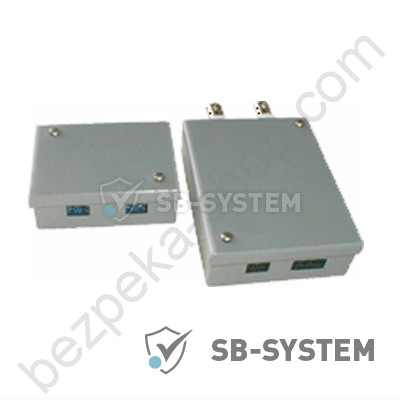

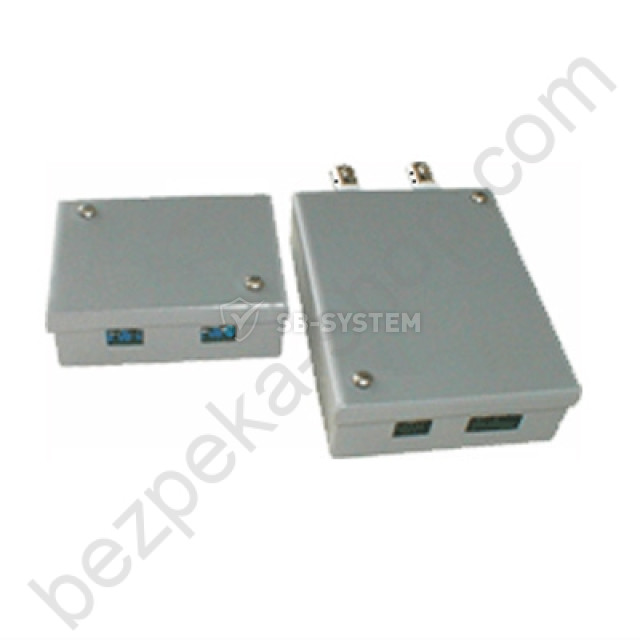

Приймач-передавач ППВП-2.2_КМКС
Приймач-передавач відеосигналу по звитим парам телефонного кабелю типу ТПП еп 5х2х0,5 на відстань до 1000 м
Опис товару приймач-передавач ППВП-2.2_КМКС
ППВП-2.2_КМКС - передавач і приймач відеосигналу для звитої париПризначення
- Комплект ППВП-2.2_КМКС призначений для предачі відеосигналу по звитим парам телефонного кабелю типу ТПП еп 5х2х0,2 на відстань до 1 км.
- Передавач призначений для перетворення стандартного відеосигналу, наприклад, від телекамери в симетричний диференціальний сигнал.
- Приймач призначений для перетворення симетричного диференціального сигналу в стандартний відеосигнал з подальшою корекцією.
Підключення передавача
- Підключіть до роз'єму «ЖИВЛЕННЯ» джерело живлення.
- Підключіть до роз'єму «ВІДЕО» джерело відеосигналу (наприклад, вихід телекамери).
- Підключіть до клем «А» і «В» роз'єму «ВИХІД» кінці дротів, сплетених в звиту пару (від приймача).
- Підключіть до клеми «┴», роз'єму «ВИХІД», дріт захисного заземлення.
УВАГА!
- Дріт захисного заземлення не з'єднувати з електричною землею джерела живлення!
- При роботі з довжиною кабелю 600 метрів і більше (на платі приймача встановлена перемичка на довжинах від 600 метрів), встановіть дві перемички на платі передавача.
- Інших налаштувань передавач не вимагає.
Підключення приймача
- Підключіть до роз'єму «ЖИВЛЕННЯ» джерело живлення.
- Підключіть до клем «А» і «В» роз'єму «ВИХІД» кінці дротів, сплетених в звиту пару (від передавача).
- Підключіть до клеми «┴», роз'єму «ВХІД», дріт захисного заземлення і екран кабелю ТПП еп, інакше елементи грозозахисту не виконуватимуть свою функцію.
- Встановіть на платі приймача перемичку, відповідну довжині кабелю до передавача.
- Підключіть до роз'єму (-ів) «ВИХІД 1», «ВИХІД 2» монітор (-и).
- Регулятором «ПОСИЛЕННЯ» встановіть необхідний рівень вихідного відеосигналу -1В.
- Інших налаштувань приймач не вимагає.
При передачі декількох відеосигналів (кожен по своїй парі дротів) в одному кабелі взаємний вплив відсутній.
Допускається використання кабелів з витими парами дротів іншого типу. Наприклад, при використанні кабелю UTP встановлення перемичок аналогічна з кабелем ТПП еп.
Допускається каскадування пристроїв з метою збільшення довжини лінії зв'язку.
При продажу комплект приймача-передавача налаштований на довжину кабелю в 1 км.
Комплект постачання:
- Передавач і приймач ППВП-2.2_КМКС.
- Паспорт і керівництво користувача.
