Пристрій для грозозахисту F-F Twist-LG-HD-SDI
Пристрій захисту від наведених імпульсних напруг, SD-SDI, ED-SDI, HD-SDI, Тип роз'ємів F, Напруга обмеження +/- 5 В, час спрацьовування, не більше 2 нс
Опис товару пристрій для грозозахисту F-F Twist-LG-HD-SDI

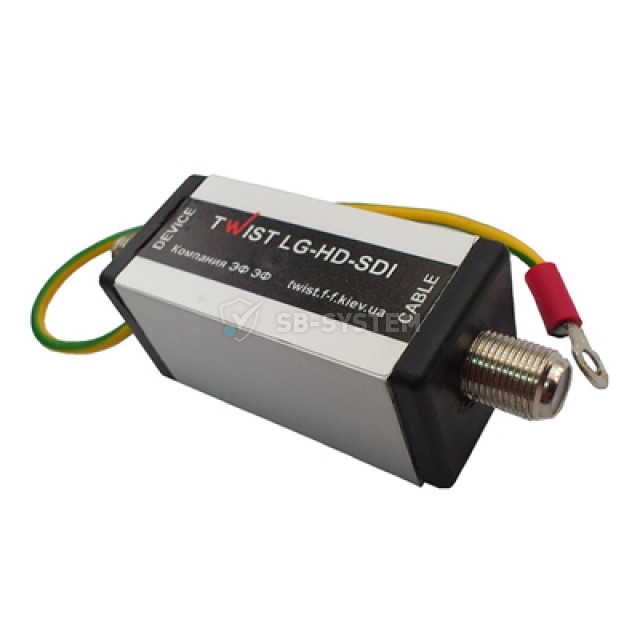

Пристрій захисту від наведеної імпульсної напруги Twist-LG-HD-SDIБренд: F-F
Призначення
Пристрій захисту від наведеної імпульсної напруги (грозозахисту)
Twist-LG-HD-SDI використовується з коаксіальним кабелем для захисту інтерфейсів
SD-SDI, ED-SDI, HD-SDI від високовольтних імпульсних перенапруг в лінії,
викликаних електростатичними зарядами, грозовими розрядами, сильними
електромагнітними полями, високовольтним імпульсним наведенням.
Для правильної роботи пристрій потребує обов'язкового заземлення.
Технічні характеристики
- Сумісний інтерфейс/бітрейт SD-SDI, ED-SDI, HD-SDI/143 Mбіт/c - 2,97 Гбит/c
- Тип роз'ємів F
- Напруга обмеження +/-5 В
- Час спрацьовування, не більше 2 нс
- Допустимий імпульсний 10/1000 мкс, 8/20 мкс струм розряду в лінії 200 А, 10 кА
- Діапазон робочих температур –40 +50°С
- Габаритні розміри 77 х 25 х 25 мм
Монтаж та експлуатація
Пристрій підключається в розрив коаксіальної лінії, поруч із пристроєм, що захищається. Напрямок підключення має значення і вказано на корпусі приладу (Cable – до коаксіальної лінії, Device – до приладу, що захищається). Для захисту джерела відеосигналу (камери) та приймача (реєстратора) відеосигналу потрібно використання двох пристроїв грозозахисту.
Клема заземлення вимагає обов'язкового підключення до контуру захисного заземлення із системою вирівнювання
потенціалів відповідно до чинної редакції ПУЕ.
Занулення (з'єднання з
нулем струмовідної жили) заземлювального контакту НЕ ДОПУСКАЄТЬСЯ!
