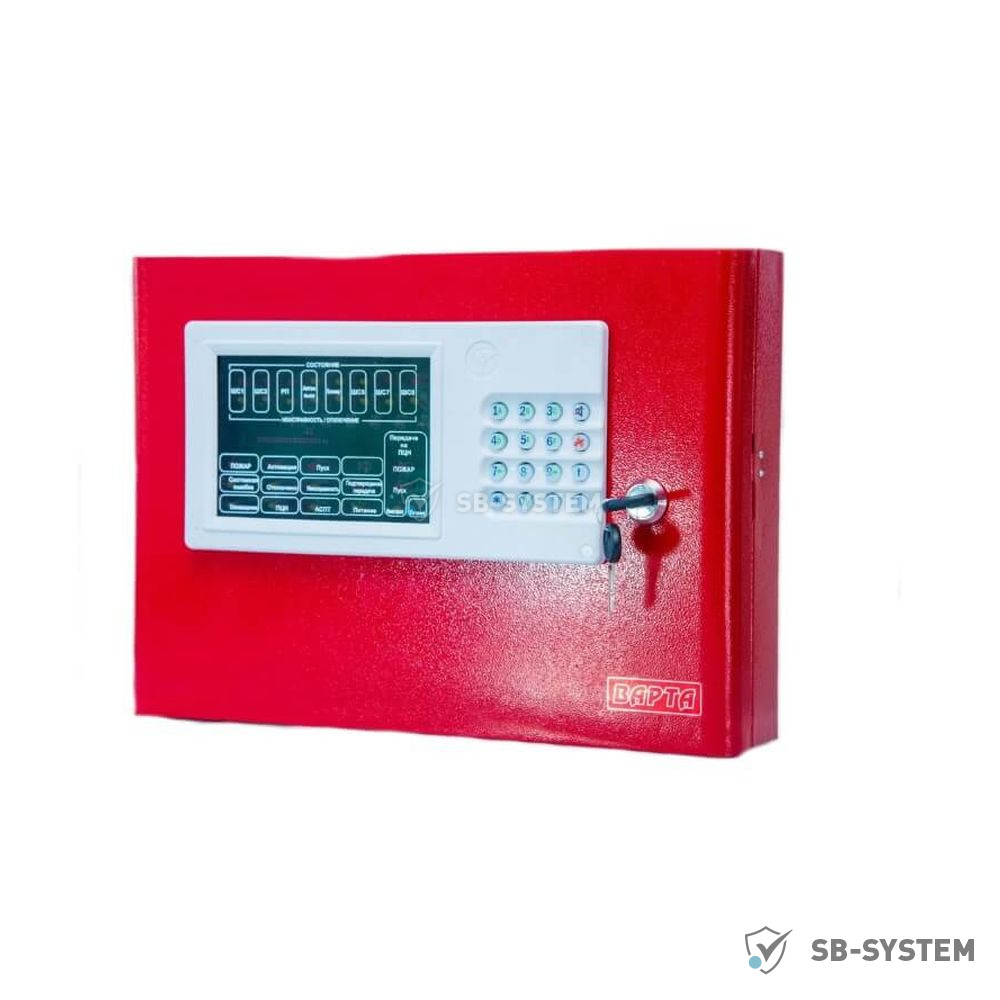

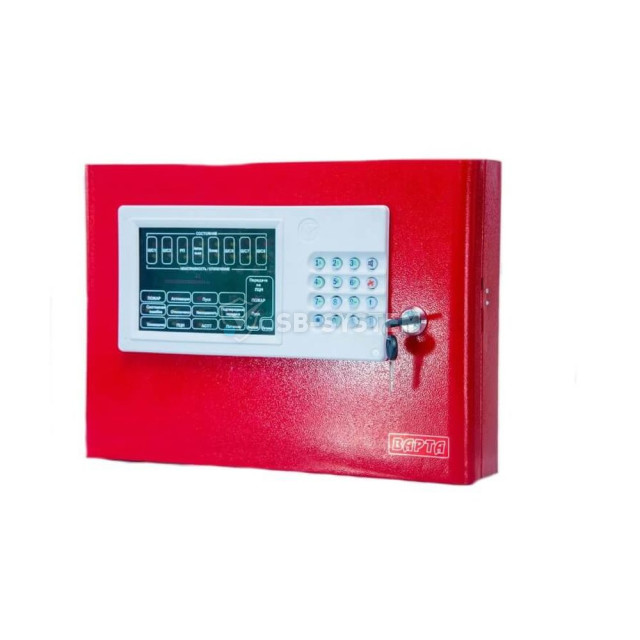

ППКПіУ СКБ Електронмаш - Варта-1/8-У1 для пожежної сигналізації
ППКПіУ Варта-1/8-У1 є багатопроцесорною системою збору та обробки стану пожежних шлейфів, сигналізації та керування різними вихідними сигналами. Кількість шлейфів: 8 шт. Ступінь захисту: IP30. Експлуатація при температурі від -5°С до +40°С та атмосферному тиску від 86 кПа до 106 кПа. Розміри: 364 x 260 x 87 мм. Вага без акумулятора: 4 кг.
Опис товару пПКПіУ СКБ Електронмаш - Варта-1/8-У1 для пожежної сигналізації
ППКПіУ Варта-1/8-У1 (8 шлейфів) - прилад приймально-контрольний пожежний і керування. Це багатопроцесорна система збору та обробки стану пожежних шлейфів, сигналізації та керування різними вихідними сигналами.Бренд: СКБ Електронмаш
Що таке ППКПіУ
ППКПіУ - це пристрій для керування модулями та генераторами порошкового, аерозольного та газового пожежогасіння однієї зони.
Призначення
Призначений для організації послідовного каскадного керування декількома пристроями електрозапуску генератора вогнегасної речовини (далі за текстом генератор), що активізуються одним сигналом.
Прилад використовується лише у приміщеннях. Забороняється експлуатація пристрою у приміщеннях з агресивними домішками у повітрі, що викликають корозію.
Особливості
Прилад містить:
- пульт керування, складається з блоку індикації та блоку кнопок;
- вісім ШС (стабілізована напруга живлення 24 В, обмеження струму 26 мА));
- чотири виходи типу «Відкритий колектор» К1, К2, К3, К4;
- два виходи оптореле «Реле 1» та «Реле 2»;
- один вихід «СЗО»;
- телефонний комунікатор з гальванічною розв'язкою від телефонної лінії та пам'яттю на 255 подій для передачі повідомлень на ПЦН;
- вихід для живлення зовнішніх пристроїв;
- ключ «БКК-У1», що забезпечує короткочасну (не більше 10 с) комутацію активного та індуктивного навантаження опором не менше 6 Ом при комутованій потужності не більше 30 ВА при живленні від приладу.
Принцип роботи
Кожен шлейф приладу може працювати за одним із 4 алгоритмів.
- «Піж» – при виявленні спрацьовування одного сповіщувача видається повідомлення «Пожежа»;
- "Пож1" - при виявленні спрацьовування одного сповіщувача, включеного в ШС, видається повідомлення "Увага", двох і більше - "Пожежа".
- «Пож2» – при виявленні спрацьовування в ШС видається повідомлення «Увага», відбувається автоматичне короткочасне відключення та скидання ШС з подальшим очікуванням повторного спрацьовування в цьому ШС протягом 2 хвилин. Якщо під час очікування відбудеться спрацювання, то буде видано повідомлення «Пожежа», інакше тривогу буде скинуто як помилкове.
- «Логічний» - дворівневий логічний: перший рівень – запам'ятоване значення (5…20 мА), другий рівень – зміна запам'ятаного рівня у більшу чи меншу сторону залежно від налаштувань.
Напруга живлення ШС 24 В.
Прилад зберігає працездатність ШС при опорі витоку між проводами ШС та/або між кожним із дротів ШС та «землею» не менше 50 кОм.
Прилад оцінює та видає повідомлення про зміну стану ШС при тривалості цієї зміни не менше однієї секунди та не видає при тривалості менше 100 мс.
Максимальний опір дротів пожежних ШС (без урахування опору виносних елементів) не більше 470 Ом.
Діапазон струму в ланцюгу ШС, при якому встановлюється черговий режим роботи від 5 мА до 17 мА.
Струм у ланцюгу ШС, який оцінюється як коротке замикання (КЗ), не більше 26 мА
При вимкненні живлення та зниженні напруги акумулятора нижче (10,8±0,2) В прилад автоматично відключає ШС та переходить у стан «Несправність живлення». Зворотний перехід відбувається при подачі напруги живлення 220 В. При зниженні напруги акумулятора до (10,5±0,2) В акумулятор вимикається.
Електроживлення приладу здійснюється від мережі змінного струму напругою (220+22–33) В та частотою (50±1) Гц та від акумуляторної батареї (резервного джерела) з номінальною напругою 12 В.
Потужність від мережі змінного струму в черговому режимі не більше 10 ВА, максимальна не більше 50 ВА.
Акумуляторна батарея повинна бути кислотно-свинцевого типу герметична, що не обслуговується, перезаряджається з номінальною напругою 12 В і ємністю не менше 7 А·г, здатна працювати в буферному режимі заряду.
Напрацювання на відмову приладу не менше 30000 годин.
