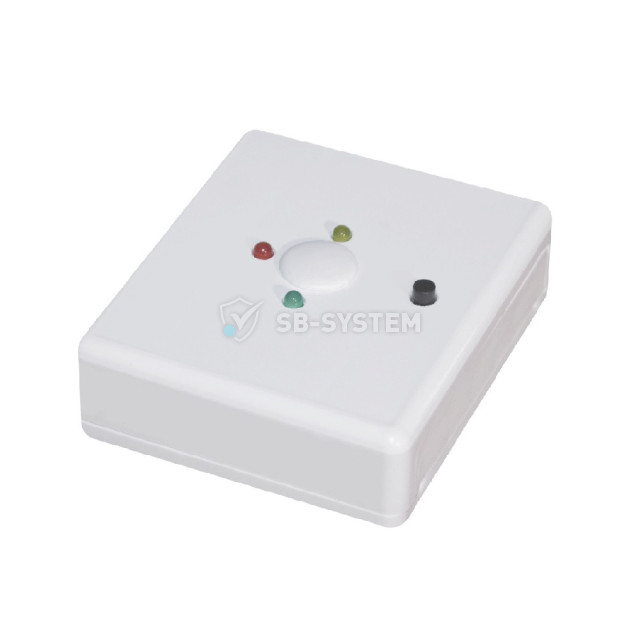

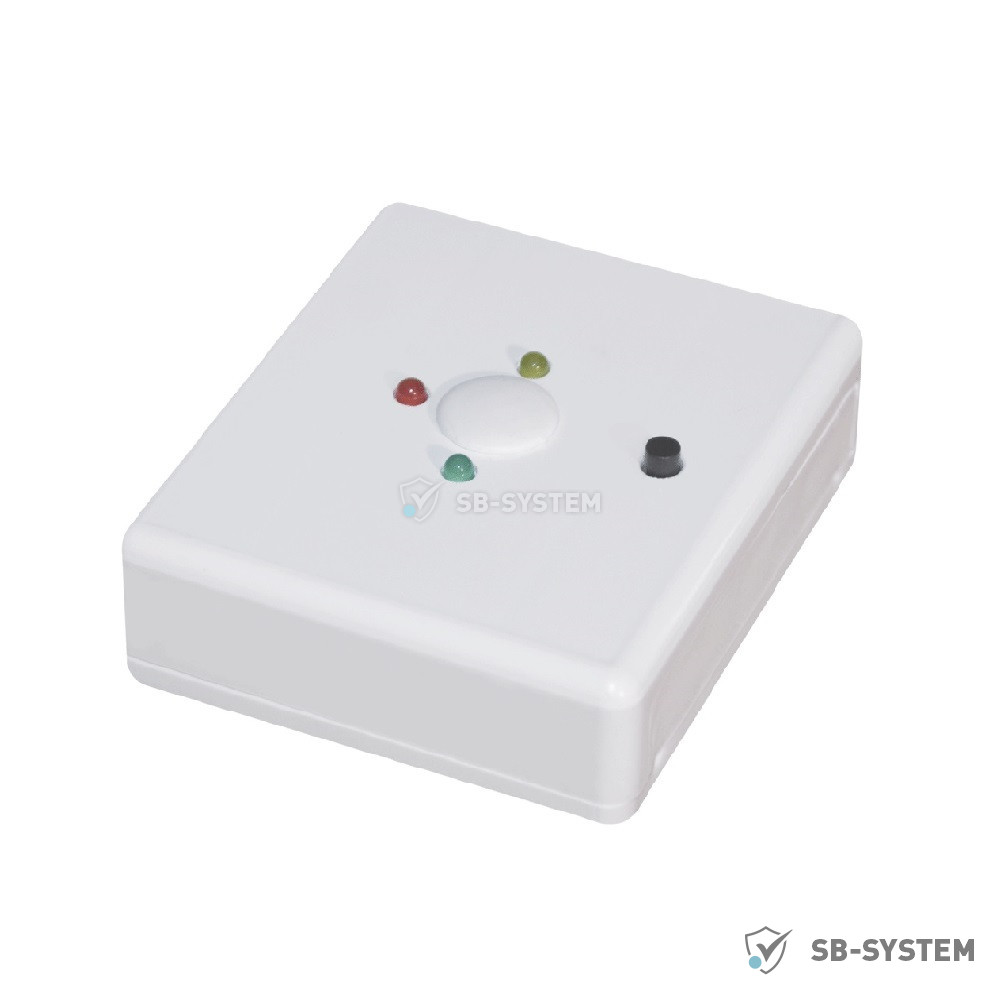

Модуль узгодження шлейфів МУШ-ДЛ

Немає
Гарантія 12 міс.
Виробник: UA
332 грн.
Замовити

Модуль призначений для підключення по 2-х дротовому шлейфу сповіщувача пожежного димового лінійного «АРТОН-ДЛ» до чотирьохдротових охоронно-пожежних приладів (ППК), а також до пожежних ППК із знакозмінним живленням шлейфа сигналізації. Модуль дозволяє вимикати живлення дводротового шлейфу за допомогою кнопки «Скидання»

Опис товару модуль узгодження шлейфів МУШ-ДЛ



Модуль МУШ-ДЛ призначений для підключення по 2-х дротовому шлейфу сповіщувача пожежного димового лінійного «АРТОН-ДЛ» до чотирьохдротових охоронно-пожежних приладів (ППК), а також до пожежних ППК зі знакозмінним живленням шлейфу сигналізації. Модуль дозволяє вимикати живлення дводротового шлейфу за допомогою кнопки «СКИДАННЯ».

Модуль забезпечує:

- формування сигналу «ПОЖЕЖА» зміною величини опору або розривом ланцюга сигнального шлейфу і оптичну індикацію цього стану індикатором червоного кольору при отриманні повідомлення «ПОЖЕЖА» від сповіщувача «АРТОН-ДЛ»;
- індикацію чергового режиму роботи індикатором зеленого кольору;
- формування сигналу «НЕСПРАВНІСТЬ» розривом ланцюга сигнального шлейфу і оптичну індикацію цього стану індикатором жовтого кольору при отриманні повідомлення «НЕСПРАВНІСТЬ» від сповіщувача «АРТОН-ДЛ» при обриві або короткому замиканні в ланцюзі дводротового шлейфу;
- формування сигналу «НЕСПРАВНІСТЬ» розривом ланцюга сигнального шлейфу за відсутності напруги живлення 12 В;
- обмеження струму короткого замикання на заданому рівні.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Діапазон вхідних напруг, в 10,2 – 13,8

Діапазон вихідних напруг в черговому режимі, в 9,7 – 13,6

Величина падіння напруги на модулі в черговому режимі, В, не більше 0,5

Струм короткого замикання в ланцюзі двопровідного шлейфу, мА, не більше 20

Струм в ланцюзі двопровідного шлейфу, сприймається модулем, як «НЕСПРАВНІСТЬ», мА, не більше 1,8 не менше 18,0

Струм в ланцюзі дводротового шлейфу, сприймається модулем, як черговий режим роботи, мА 2,2-5,5

Струм в ланцюзі двопровідного шлейфу, сприймається модулем, як режим «ПОЖЕЖА», мА, 7,5 - 16

Струм споживання модулем при обриві двопровідного шлейфу, мА, не більше 15

Струм споживання модулем (без урахування струму споживання дводротового шлейфу) в черговому режимі, мА, не більше 14

Струм споживання від джерела 12 В в режимі короткого замикання дводротового шлейфу, мА, не більше 35

Комутована напруга сигнального шлейфу, В, не більше 36

Комутований струм в ланцюзі сигнального шлейфу, мА, не більше 100

Опір між контактами «3» і «2» в черговому режимі, Ом, не більше 50

Опір між контактами «3» і «4» в черговому режимі роботи, Ом, не більше 50

Габаритні розміри, мм, 70х70х30

Маса, кг, не більше 0,05

Діапазон робочих температур,°С від 1 до 40

Відносна вологість повітря при 35°С,%, не більше 95
