Модуль Jablotron JA-65H Maestro

Опис товару модуль Jablotron JA-65H Maestro

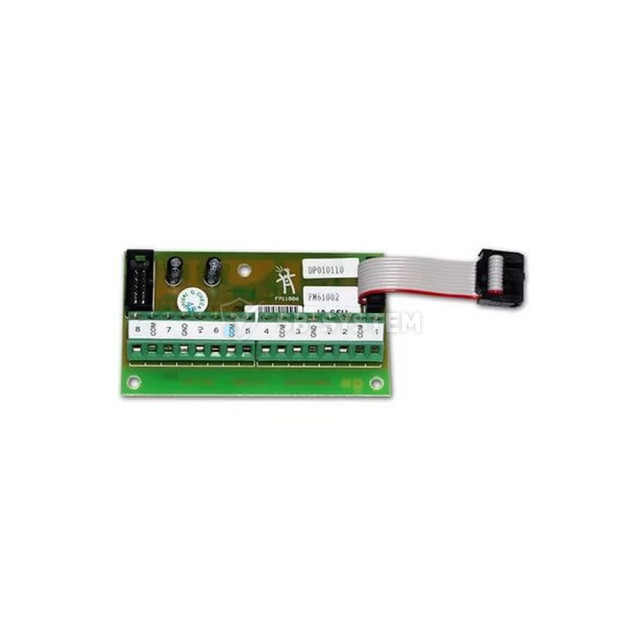

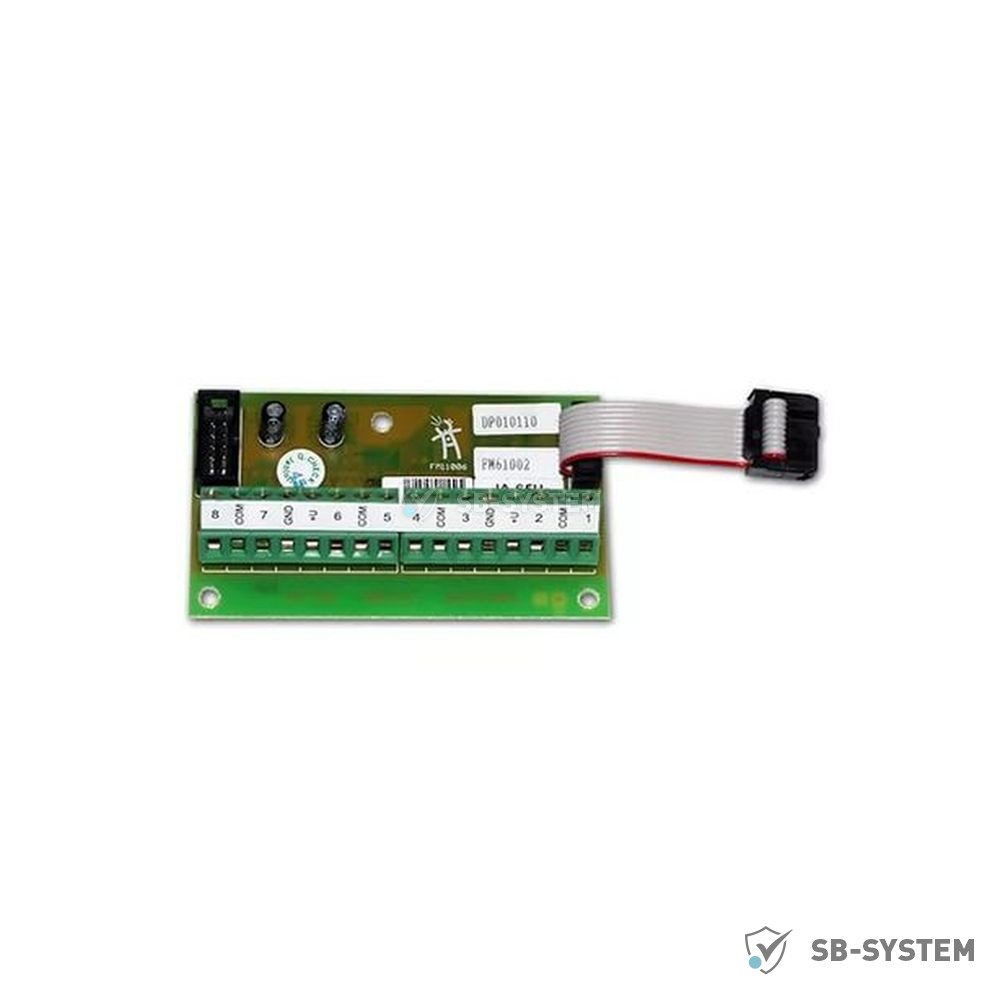

Модуль Jablotron JA-65H Maestro

JA-65H Maestro може встановлюватися на панелі JA-65К. У контрольну панель можна встановити два модулі. Перший підключений модуль забезпечує зони з 1 до 8. Другий підключений модуль забезпечує зони з 9 по 16.

Технічні характеристики
Живлення: забезпечується контрольною панеллю
Провідні зони: 8 зон (до 16 зон у системі)
Шлейфи: НЗ, з одинарним або подвійним кінцевим резистором

Контрольна панель JA-65 є програмованою контрольною панеллю з блоковою архітектурою. Така побудова дозволяє настроювати панель кожного конкретного застосування. Панель може працювати як провідна, бездротова чи комбінована система. Підтримуються до 16 бездротових сповіщувачів та 8 або 16 провідних зон. Можливе розширення системи додатковими панелями JA-60 або JA-65. Контрольна панель може бути розбита на 2 незалежні розділи із загальним розділом. Контрольна панель обробляє дані від усіх компонентів та перевіряє їхню готовність. Вона контролює роботу радіо модуля щодо наявності перешкод. Панель також контролює статус джерела живлення та контакти втручання пристроїв та модулів.
Панель можна програмувати з підключеного пульта або ПК. Влаштований комунікатор забезпечує передачу даних на станцію моніторингу або на віддалений ПК, передачу голосових повідомлень та повідомлень на пейджер.

Контрольна панель JA-65 має блокову архітектуру та постачається як набір модулів, що дозволяє установникам конфігурувати панель для конкретного випадку. Доступні такі модулі:

A-65K – плата панелі у корпусі з блоком живлення (без входів зон)
JA-65H – модуль на 8 провідних зон (не більше 2-х на панель)
JA-65R – модуль на 16 бездротових зон (приймач та передавач)
JA-65X – модуль цифрового та голосового комунікатора

Для гібридної системи використовуйте всі модулі (з одним модулем JA-65H ви отримаєте 8 провідних зон, з 2 модулями – 16 провідних зон). Якщо вам потрібно лише 8 провідних зон з комунікатором, купуйте JA-65K+JA-65H+JA-65X. Комбінація модулів JA-65K + JA-65R + JA-65X є повністю бездротовою контрольною панеллю.

Електричні
Живлення: 110-230 В, (вбудоване джерело живлення), контролюється
Резервний акумулятор: 12 В, від 1,3 до 7 Ач (зовнішній до 40 Ач), контролюється на розряд
Вихід джерела живлення: 13В, не більше 1,5 A, контрольований
Дротові зони: модуль 65H: 8 провідних зон, можна використовувати до 2-х модулів 65H (16 зон)
Типи шлейфів зон: Нормально замкнутий (НЗ) з одним або двома кінцевими резисторами
Типи зон: Миттєві, із затримкою, паніка, пожежа, 24 год, проходи.
Радіо модуль: 65R: до 16 сповіщувачів (JA-60), 8 пристроїв управління, 1 зовнішня сирена JA-60A
Робоча частота: 433,92 МГц; цифровий стрибучий код, контроль зв'язку
Пульти: Не більше 5 провідних пультів JA-60E, не більше 8 бездротових пультів JA-60F або RC-11 або пультів JA-60D
Коди доступу: Майстер код та 14 кодів користувачів. Якщо система розбита на розділи, коди, сповіщувачі та пульти, призначаються розділам.
Дротові виходи: Тривожне реле 1 А/60 В; програмовані виходи PgX і PgY (Затримка, Пожежа, Охорона, Паніка, Тривога, Двері, Будинки, Збій мережі), вихід сирени (12, 0,7 А)
Бездротові виходи: Контрольна панель транслює сигнали тривоги на бездротові сирени та сигнали виходів PgX, PgY на приймачі серії UC-2xx
Буфер пам'яті подій: 127 останніх подій із супроводом дати та часу, докладна деталізація
Телефонний комунікатор: Модуль 65X: цифровий комунікатор для передачі повідомлень на станцію моніторингу, повідомлення на пейджер, 2 голосові повідомлення, зв'язок з ПК (модем JA-60U + ПЗ ComLink), віддалене управління з пульта JA-60E через модем JA-60U
Формати передачі на станцію моніторингу: Contact ID, Ademco, Telemax, Franklin, Radionics, SurGard, DTMF2300 (198 reports codes)

Умови експлуатації
Робоча температура: -10 ° C + 40 ° C
Робоча вологість: Не більше 80%
Застосування: Усередині приміщень (клас II, EN 50131-1)

Виконання
Виконання: SMT; модульна система (радіо модуль 65R, модуль провідних зон 65H, модуль комунікатора 65X); повний контроль; перевірка наявності перешкод
Статична напруга: 8 кВ
Радіо завади: 30 В/м

Фізичні характеристики
Спосіб встановлення: На стіну
Корпус: Металевий корпус із блоком живлення
Розміри: 295 x 280 x 90
Вага: 2,72 кг
Колір: Світло сірий

Відповідність стандартам
EN 50131-1 (Grade 2), EN 50131-6, ETSI EN 300220, ETS 300683, EN 50136, ETS 300001, TBR-21, EN 60950
