Магнітоконтактний оповіщувач U-Prox WDC long

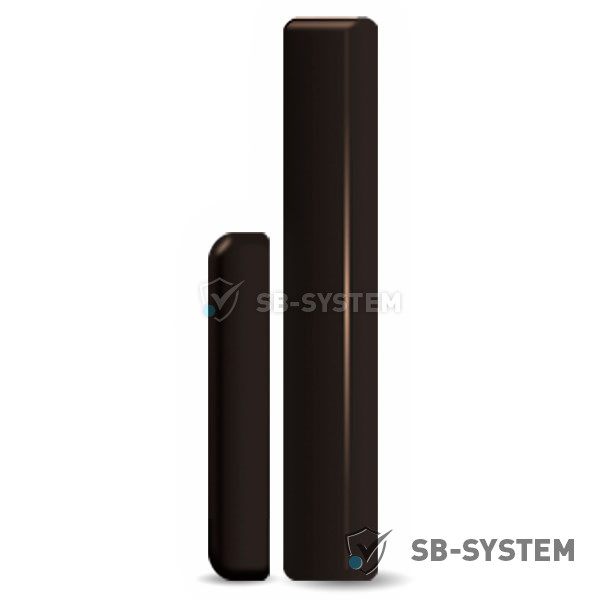

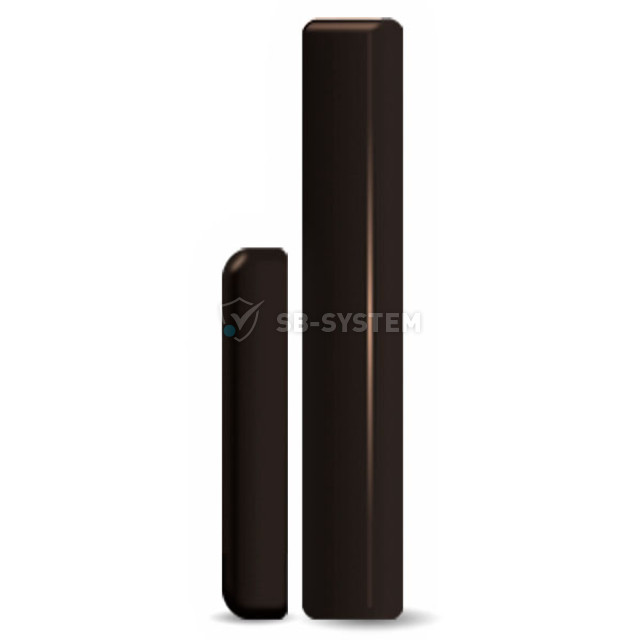

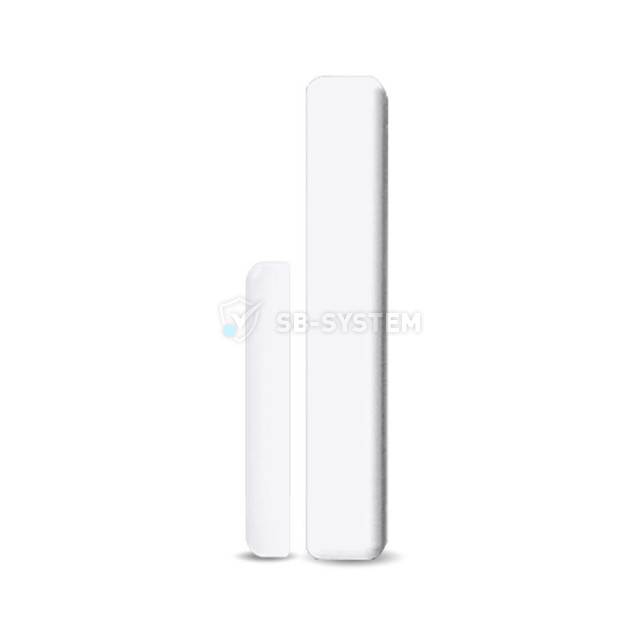

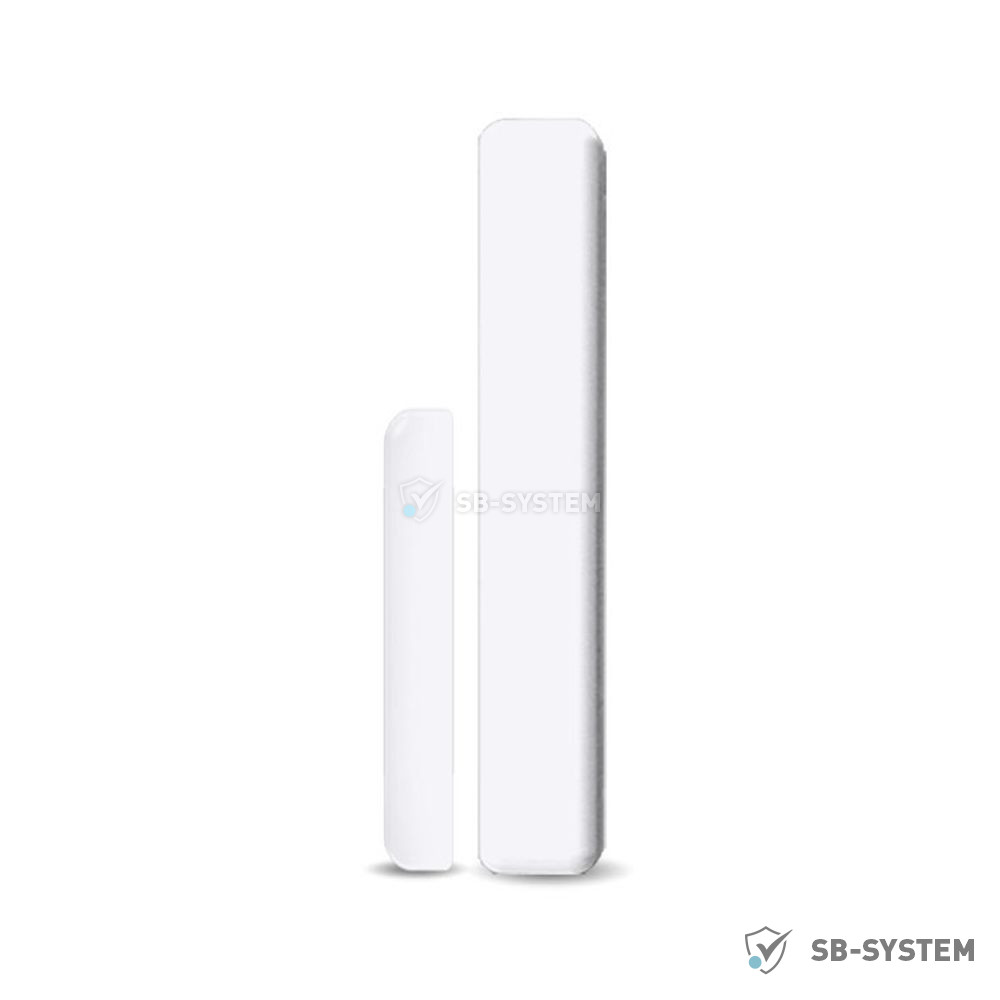

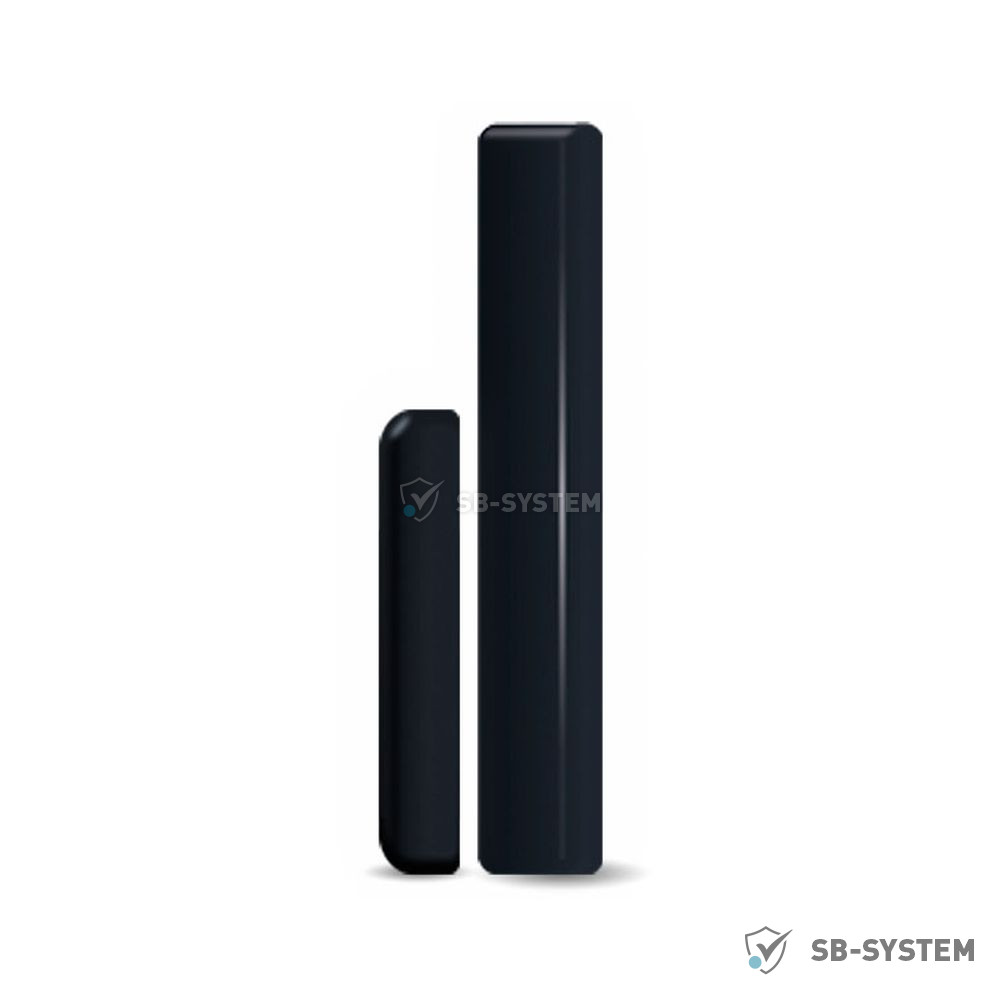

Бездротовий магнітоконтактний оповіщувач, обладнаний двома герконами і застосовується для захисту дверей і вікон. Колір: білий, темно-коричневий, чорний. Розміри оповіщувача: 138х21х17 мм. Розміри магніту: 85х11х6 мм. Робоча температура: від -10°С до + 40°С.
Опис товару магнітоконтактний оповіщувач U-Prox WDC long
Бездротовий магнітоконтактний оповіщувач U-Prox WDC long призначений для контролю стану конструктивних елементів на відчинення або зсув з метою виявлення спроби проникнення в приміщення і для видачі повідомлення про тривогу в центр охоронної сигналізації U-Prox MP centerБренд: ITV.
ФУНКЦІОНАЛ U-Prox WDC long
- 868,0 ... 868,6 МГц, дальність - до 2000 м на відкритому просторі, кілька каналів для резервування.
- 2 вбудованих геркона.
- Підключення зовнішнього геркона.
- Підключення світлодіода підтвердження постановки.
- Елемент живлення - літієва батарея ААА, до 3-х років роботи на одному елементі живлення.
- Впевнена робота на металевих дверях.
- Простий і зручний монтаж, надійне кріплення.
- Доступний у трьох кольорах.
ХАРАКТЕРИСТИКИ U-Prox WDC long
- Межа спрацьовування геркона: 7-15 мм.
- Максимальна кількість спрацьовувань: не менше 1 000 000.
- Кількість позицій для магніту (герконів): 2, антисаботаж.
- Захист від саботажу: +.
- Бездротовий інтерфейс ISM, до 2000 м: 868,0...868,6 МГц.
захищений двосторонній зв'язок: ключ - 256 біт.
- Живлення (літієва батарея входить до комплекту): батарея AAA (FR03) 1.5 В.
споживання в черговому режимі: не більше 5 мкА;
- споживання під час передачі: не більше 70 мА;
- термін роботи (без зовнішнього LED): 3 роки.
- Стійкість до Е/М поля: 8 В/м.
- Діапазон робочих температур: від -10°С до +40°С.
- Колір корпусу: білий, темно-коричневий, чорний.
- Габаритні розміри:
оповіщувача (датчика): 138 х 20.75 х 17.1 мм;
- магніту: 85 х 11 х 6 мм.
- Вага: 65 г.
- Підключення до WDC: Зовнішній LED і геркон.
відстань (довжина кабелю) до зовнішніх елементів: не більше 1 м.
КОНСТРУКЦІЯ ПРИЛАДУ U-Prox WDC long
- Нижня пластина корпусу магніту.
- Кришка корпусу магніту.
- Неодимовий магніт.
- Нижня пластина корпусу оповіщувача.
- Капсула з пристроєм.
- Геркони в капсулі.
- Світлодіодний індикатор.
- Верхній тампер-контакт.
- Елемент живлення, батарея ААА.
- Дроти для підключення геркона (контакт DC), світлодіода (LED, контакт LD + світлодіода) і загальний дріт (контакт С, земля).
- Ніша для дротів.
- Кнопка ввімкнення / вимикання.
- Нижній тампер-контакт.
- Зовнішній геркон.
- Зовнішній світлодіод (LED).
- Верхня кришка корпусу оповіщувача.
ВСТАНОВЛЕННЯ І ПІДКЛЮЧЕННЯ U-Prox WDC long
Розміщувати сигналізатор потрібно на відстані не більше 2 м від центру охорони U-Prox MP center. Реєстрація відбувається на мінімально можливій потужності, щоб уникнути впливу сусідніх систем, можливо настроюваних поруч
Рекомендується виконувати монтаж в наступній послідовності:
- Вибір місця встановлення з оптимальним сигналом за допомогою застосунка U-Prox Setup.
Прилад не можна розміщувати:
На вулиці або в приміщеннях з неприпустимою вологістю і температурою.
- У місцях з високим рівнем радіоперешкод.
- Поблизу предметів, які можуть викликати затухання або екранування радіосигналу (метал, дзеркала й тощо).
- На відстані ближче 1 м від центру охорони.
- Монтаж магніту.
- Встановлення нижньої пластини оповіщувача, у відповідності з встановленим герконом.
- Встановлення капсули з приладом і зачинення корпусу приладу.
